O 1pz:
O 5pz:
O 10pz:
SCHEMA (Zoom):
59.00€
55.00€
51.00€

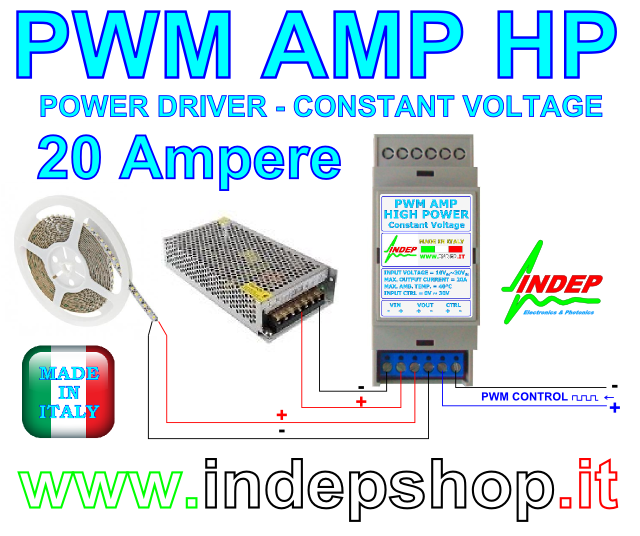

Schema PWM-AMP-HP
Versione -OPTO
PREZZO (IVA inclusa):
O VIN + / -:
O VOUT + / -:
O CTRL + / -:
Prodotto correlato
TERMINALI:
O Tipo di driver:
O Tipo di controllo:
O Tensione di alimentazione (Vin):
O Tensione di controllo PWM (Vctr):
O Frequenza massima PWM (Fctr):
O Corrente massima uscita:
O Dimensioni:
O Temperatura Max. Ambiente:
O Protezione termica:
CARATTERISTICHE TECNICHE:
Ingresso di alimentazione
Uscita verso i led: +VOUT (A), -VOUT (K)
Ingresso di controllo PWM
DESCRIZIONE:

Questo amplificatore PWM in tensione è particolarmente
indicato per pilotare Strisce Led da 12V o 24V (utilizzabile con i nostri VB-DIMMER). Sebbene di ridotte dimensioni è in grado di pilotare fino a 20A di corrente (240W a 12V e 480W a 24V) garantedo sicurezza ed affidabilità grazie anche ad un circuito interno di protezione termica (che entra in gioco in presenza di un eccessivo riscaldamento).

Il modulo è dotato di ingresso OptoIsolato:

Compatibile con le nostre centraline con uscita TTL o uscita 0-10V come il BlueDimmerDay TTL HV, BlueDimmerLT TTL, BlueDimmerDay HM .....

Compatibile con le nostre centraline con uscita di potenza come il BlueDimmerDay STD o il BlueDimmerLT o i nostri dimmer VB-Dimmer, CT-Dimmer .....
Tensione
PWM
10V ... 30V (DC)
0V ... 5V fino a 0V ... 30V
8KHz (max.)
20A max.
91.0(L)mm x 36.5(W)mm x 50.0(H)mm
40°C
Integrata
SCHEMA Applicativo (Zoom):
Applicazione dei PWM AMP HP con VB-Dimmer
Applicazione dei PWM AMP HP con VB-Dimmer-HP

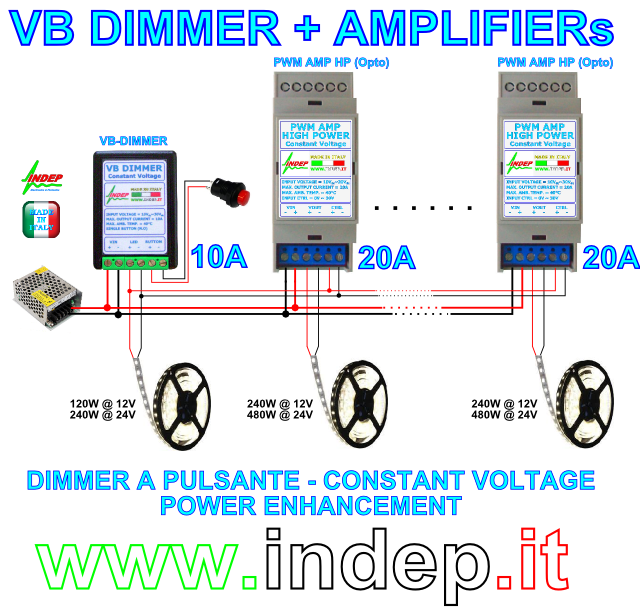

VB-Dimmer-HP Amp-schema
VB-Dimmer-HP Amp HP-schema
O 1pz:
O 5pz:
O 10pz:
O 1pz:
O 5pz:
O 10pz:
SCHEMA (Zoom):

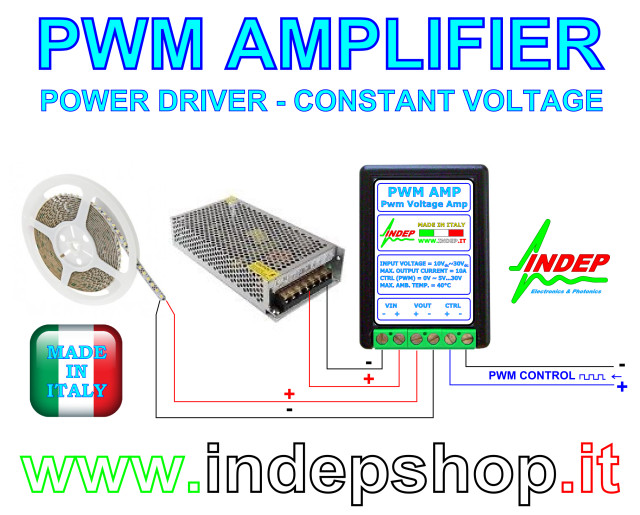

Schema PWM-AMP
39.00€
37.00€
35.00€
45.00€
39.00€
37.00€
Versione -LC
PREZZO (IVA inclusa):
Versione -OPTO
PREZZO (IVA inclusa):
O VIN + / -:
O VOUT + / -:
O CTRL + / -:
Prodotto correlato
TERMINALI:
O Tipo di driver:
O Tipo di controllo:
O Tensione di alimentazione (Vin):
O Tensione di controllo PWM (Vctr):
O Frequenza massima PWM (Fctr):
O Corrente massima uscita:
O Dimensioni:
O Temperatura Max. Ambiente:
O Protezione termica:
CARATTERISTICHE TECNICHE:
DESCRIZIONE:

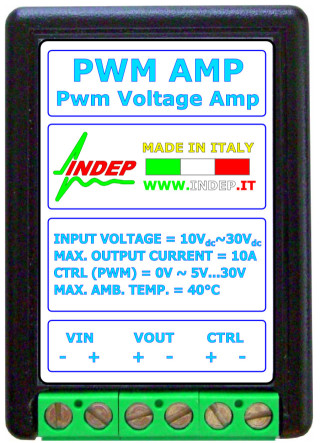

Questo amplificatore PWM in tensione è particolarmente
indicato per pilotare Strisce Led da 12V o 24V (utilizzabile con i nostri VB-DIMMER). Sebbene di ridotte dimensioni è in grado di pilotare fino a 10A (120W a 12V e 240W a 24V) di corrente garantedo sicurezza ed affidabilità grazie anche ad un circuito interno di protezione termica (che entra in gioco in presenza di un eccessivo riscaldamento).

Il modulo è disponibile nella versione -LC ed -OPTO:

Versione LC:
Compatibile con le nostre centraline con uscita TTL o 0-10V come il BlueDimmerDay TTL HV, BlueDimmerLT TTL, BlueDimmerDay HM  (e più in generale compatibile con dispositivi aventi uscite di tipo TOTEM POLE o PUSH PULL, come ad esempio i piedini di un micro).

Versione OPTO:
Compatibile con le nostre centraline con uscita di potenza come il BlueDimmerDay STD o il BlueDimmerLT o i nostri dimmer VB-Dimmer (e più in generale compatibile con dispositivi aventi uscite di tipo OPEN COLLECTOR o OPEN DRAIN, come ad esempio le uscite di molte centraline con uscita PWM in tensione).
Ingresso di alimentazione
Uscita verso i led: +VOUT anodo, -VOUT catodo
Ingresso di controllo PWM
SCHEMA Applicativo (Zoom):

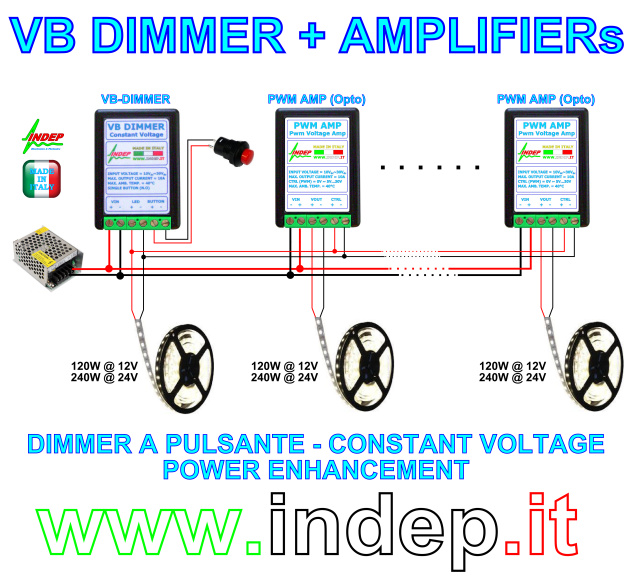

Applicazione dei PWM AMP con VB-Dimmer
Tensione
PWM
10V ... 30V (DC)
0V ... 5V fino a 0V ... 30V
8KHz (max.)
10A max.
57.6mm x 41.0mm x 20.8mm
40°C
Integrata
Uso di PWM AMP

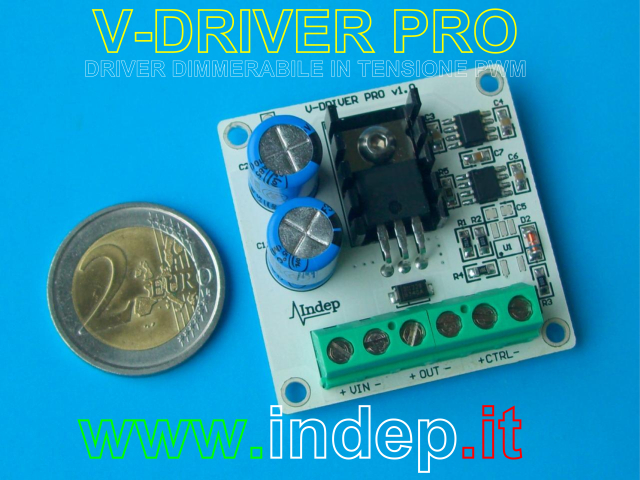

V-Driver-Pro (dim)-640
O 1pz:
O 5pz:
O 10pz:
O 1pz:
O 5pz:
O 10pz:
IMMAGINI (zoom):
27.90€
24.50€
22.30€
31.90€
28.90€
24.90€
Versione LC
Versione OPTO

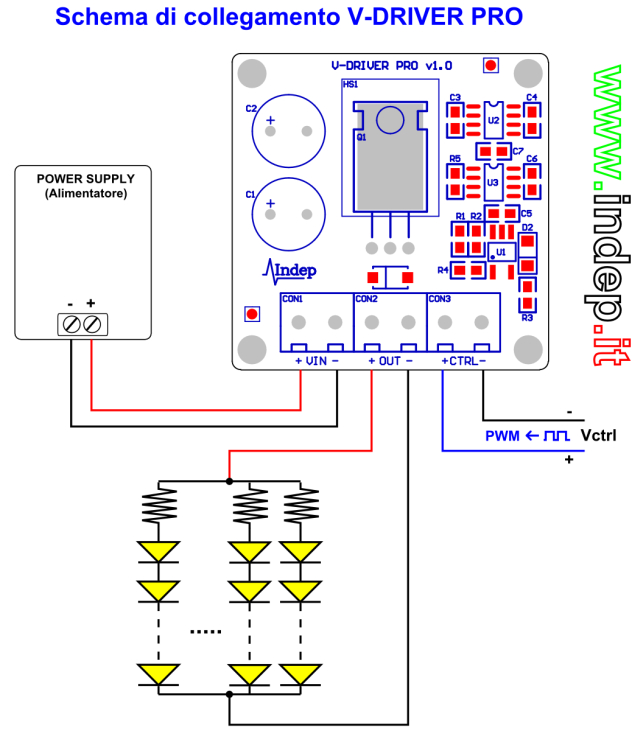

schema V-Driver-Pro-640
Schema BlueDimmerDay-800s

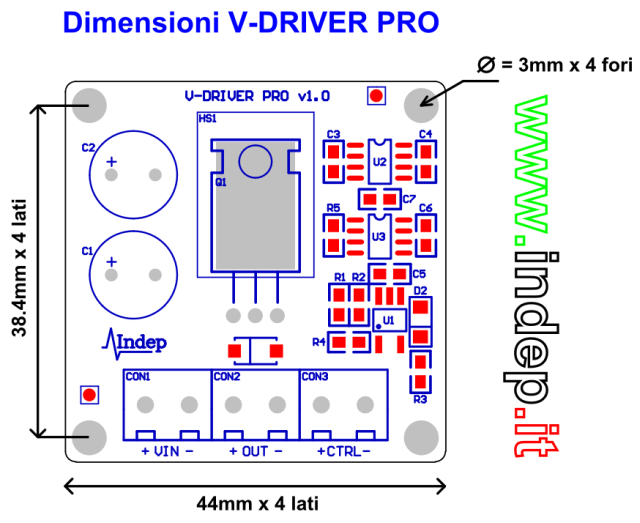

schema V-Driver-Pro Dim-640
PREZZO (IVA inclusa):
SCHEMI (zoom):
DOCUMENTI:
PREZZO (IVA inclusa):
O VIN+ / VIN-:
O VOUT+ / VOUT-:
O CTRL / GND:
TERMINALI:
O Tipo di driver:
O Tipo di controllo:
O Tensione di alimentazione (Vin):
O Tensione di controllo PWM (Vctr):
O -
O Tensione di controllo (soglie):
O -
O Frequenza massima PWM (Fctr):
O Corrente massima sul carico:
O Dimensioni:
O Fan Out per canale:
O -
CARATTERISTICHE TECNICHE:
DESCRIZIONE:

Questo modulo amplificatore in tensione, consente di variare la luminosità dei led posti sull'uscita (VOUT). La tensione in uscita altro non è che la tensione (VIN) in ingresso al modulo, opportunamente parzializzata.
La parzializzazione della tensione, avviene tramite un segnale di modulazione PWM applicato al termibale CTRL.

Il modulo V-DRIVER PRO LV è disponibile in 2 versioni:

Versione LC:
Compatibile con il BLUEDIMMERDAY TTL o HM (e più in generale compatibile con dispositivi aventi uscite di tipo TOTEM POLE o PUSH PULL):

Versione OPTO: Dotata di opto isolatore sul morsetto CTRL, risulta
compatibile con il BLUEDIMMERDAY STD, HM, LT (o più in generale compatibile a uscite OPEN DRAIN o TOTEL POLE/PUSH PULL in tensione). Il modulo è caratterizzato da ridotte dimensioni e dalla possibilità di effettuare collegamenti senza usare il saldatore grazie alla presenza di morsetti a vite per il collegamento dei vari cavi. La scheda è dotata di 4 fori per viti di fissaggio M3.

Il pilotaggio di strisce a led non comporta nessuna nota di rilievo, qualora invece si vogliano pilotare direttamente dei led con questo modulo, si consiglia la lettura del documento: "
Led controllati in tensione" presente in questa pagina.
Ingresso di alimentazione
Uscita verso i led: VOUT+ anodo, VOUT- catodo
Ingresso di controllo PWM
NOTE:

I moduli V-DRIVER PRO (nella versione LC) sono una naturale necessità per le centraline BLUEDIMMERDAY TTL o HM in quanto non fornite di uscite di potenza. Viceversa l'uso dei moduli V-DRIVER (nella versione OPTO) per le centraline BLUEDIMMERDAY STD, HM o LT se da un lato può essere considerato facoltativo, dall'altro può rivelarsi indispensabile se si desidera potenziare la capacità di carico della centralina stessa.
Tensione
PWM
10V ... 30V
0V ... 3V fino a 0V ... 25V  (Versione LC)
0V ... 10V fino a 0V ... 25V (Versione OPTO)
Vctrl (Low) < 0.8V OFF, Vctrl (high) > 2.4V ON (Versione LC)
Vctrl (Low) < 2.5V OFF, Vctrl (high) > 8.0V ON (Versione OPTO)
10KHz (max.)
8A max.
44.0mm x 44.0mm x 22.0mm
Max.10 moduli V-DRIVER PRO LC per ogni canale BlueDimmerDay TTL
Max.50 moduli V-DRIVER PRO OPTO per ogni canale BlueDimmer STD
V-Driver-Pro (dim)-640
O 1pz:
O 5pz:
O 10pz:
O 1pz:
O 5pz
O 10pz:
IMMAGINI (zoom):
29.50€
27.30€
25.20€
33.40€
29.90€
27.80€
Versione LC
Versione OPTO
schema V-Driver-Pro-640
Schema BlueDimmerDay-800s
schema V-Driver-Pro Dim-640
PREZZO (IVA inclusa):
SCHEMI (zoom):
DOCUMENTI:
PREZZO (IVA inclusa):
O VIN+ / VIN-:
O VOUT+ / VOUT-:
O CTRL / GND:
TERMINALI:
O Tipo di driver:
O Tipo di controllo:
O Tensione di alimentazione (Vin):
O Tensione di controllo PWM (Vctr):
O -
O Tensione di controllo (soglie):
O -
O Frequenza massima PWM (Fctr):
O Corrente massima sul carico:
O Dimensioni:
O Fan Out per canale:
O -
CARATTERISTICHE TECNICHE:
DESCRIZIONE:

Questo modulo amplificatore in tensione è sostanzialmente identico al modello V-DRIVER PRO LV fatta eccezione per la tensione di funzionamento che può arrivare fino a 50V.
La tensione in uscita (VOUT) altro non è che la tensione (VIN) in ingresso al modulo, opportunamente parzializzata. La parzializzazione della tensione, avviene tramite un segnale di modulazione PWM applicato al termibale CTRL.

Il modulo V-DRIVER PRO HV (come per il modello LV) è disponibile in 2 versioni:

Versione LC:
Compatibile con il BLUEDIMMERDAY TTL o HM (e più in generale compatibile con dispositivi aventi uscite di tipo TOTEM POLE o PUSH PULL):

Versione OPTO: Dotata di opto isolatore sul morsetto CTRL, risulta
compatibile con il BLUEDIMMERDAY STD, HM, LT  (o più in generale compatibile a uscite OPEN DRAIN o TOTEM POLE/PUSH PULL in tensione). Il modulo è caratterizzato da ridotte dimensioni e dalla possibilità di effettuare collegamenti senza usare il saldatore grazie alla presenza di morsetti a vite per il collegamento dei vari cavi. La scheda è dotata di 4 fori per viti di fissaggio M3.

Il pilotaggio di strisce a led non comporta nessuna nota di rilievo, qualora invece si vogliano pilotare direttamente dei led con questo modulo, si consiglia la lettura del documento: "
Led controllati in tensione" presente in questa pagina.
Ingresso di alimentazione
Uscita verso i led: VOUT+ anodo, VOUT- catodo
Ingresso di controllo PWM
NOTE:

I moduli V-DRIVER PRO (nella versione LC) sono una naturale necessità per le centraline BLUEDIMMERDAY TTL o HM in quanto non fornite di uscite di potenza. Viceversa l'uso dei moduli V-DRIVER (nella versione OPTO) per le centraline BLUEDIMMERDAY STD, HM o LT, se da un lato può essere considerato facoltativo, dall'altro può rivelarsi indispensabile se si desidera potenziare la capacità di carico della centralina stessa.
Tensione
PWM
10V ... 50V
0V ... 3V fino a 0V ... 25V  (Versione LC)
0V ... 10V fino a 0V ... 25V (Versione OPTO)
Vctrl (Low) < 0.8V OFF, Vctrl (high) > 2.4V ON (Versione LC)
Vctrl (Low) < 2.5V OFF, Vctrl (high) > 8.0V ON (Versione OPTO)
10KHz (max.)
6A max.
44.0mm x 44.0mm x 26.0mm
Max.10 moduli V-DRIVER PRO LC per ogni canale BlueDimmerDay TTL
Max.50 moduli V-DRIVER PRO OPTO per ogni canale BlueDimmer STD
V-DriverDIN
O 1pz:
O 5pz:
O 10pz:
IMMAGINI (zoom):
34.90€
32.50€
31.10€
Versione LC

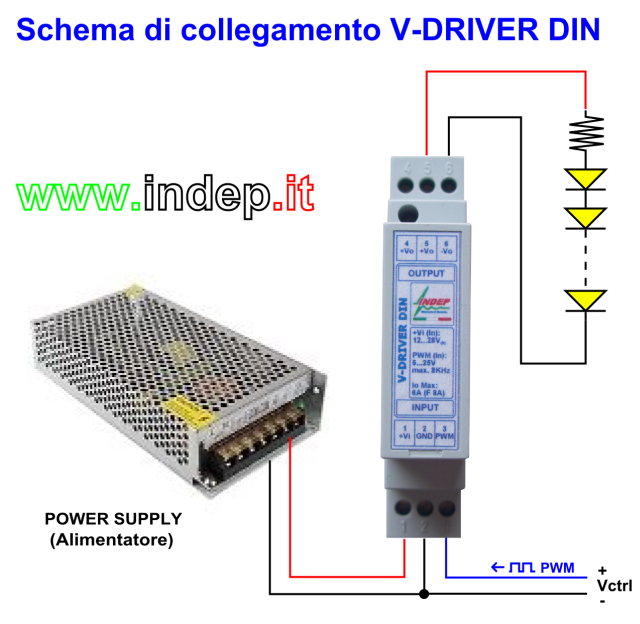

Schema di collegamento V-Driver DIN
Schema BlueDimmerDay HM e moduli Driver DIN
PREZZO (IVA inclusa):
SCHEMI (zoom):
DOCUMENTI:
PRODOTTO CORRELATO
USCITA IN CORRENTE
O Vi+ / GND:
O +Vo / -Vo:
O PWM / GND:
TERMINALI:
O Tipo di driver:
O Tipo di controllo:
O Tensione di alimentazione (Vin):
O Tensione di controllo PWM (Vctr):
O Tensione di controllo (soglie):
O Frequenza massima PWM (Fctr):
O Corrente massima sul carico:
O Dimensioni:
O Fan Out per canale:
CARATTERISTICHE TECNICHE:
DESCRIZIONE:

Questo modulo amplificatore in tensione su guida DIN è particolarmente adatto al pilotaggio di carichi in tensione come ad esempio strisce led o moduli led.
La tensione in uscita (+Vo) altro non è che la tensione (+Vi) in ingresso al modulo, opportunamente parzializzata. La parzializzazione della tensione, avviene tramite un segnale di modulazione PWM applicato al termibale PWM.

Il modulo V-DRIVER DIN è attualmente disponibile nella versione -LC:

Versione LC:
Compatibile con il BLUEDIMMERDAY HM o TTL (e più in generale compatibile con dispositivi aventi uscite di tipo TOTEM POLE o PUSH PULL):

Il pilotaggio di strisce a led non comporta nessuna nota di rilievo, qualora invece si vogliano pilotare direttamente dei led con questo modulo, si consiglia la lettura del documento: "
Led controllati in tensione" presente in questa pagina.
Ingresso di alimentazione
Uscita verso i led: +Vo anodo, -Vo catodo
Ingresso di controllo PWM
NOTE:

I moduli V-DRIVER DIN (nella versione LC) sono una naturale necessità per le centraline BLUEDIMMERDAY TTL o HM in quanto non fornite di uscite di potenza. I moduli V-DRIVER DIN sono indicati per carichi in tensione, come le comuni strisce a led. Viceversa per il controllo di carichi in corrente, come ad esempio LED di potenza, è fortemente consigliato l'uso di moduli con uscita in corrente (I-DRIVER DIN) o più in generale driver della serie I-DRIVER.
Tensione
PWM
12V ... 28V
0V ... 5V fino a 0V ... 25V  (Versione LC)
Vctrl (Low) < 0.8V OFF, Vctrl (high) > 2.4V ON (Versione LC)
8KHz (max.)
6A max.(Fusibile interno 8A)
92.0mm x 18.0mm x 58.0mm
Max.10 V-DRIVER DIN LC per ogni canale BlueDimmerDay TTL/HM

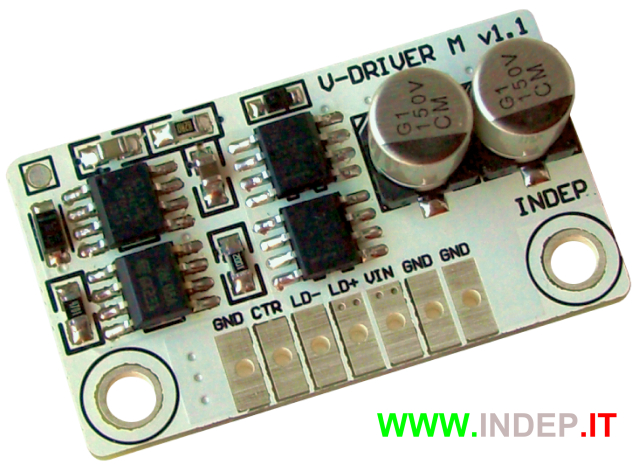

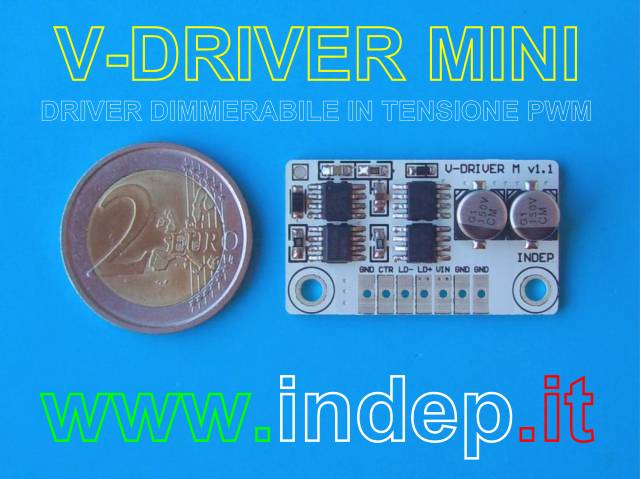

V-Driver-Mini (dim)-640
O 1pz:
O 5pz:
O 10pz:
29.90€
27.60€
26.40€
SCHEMI (zoom):
IMMAGINI (zoom):

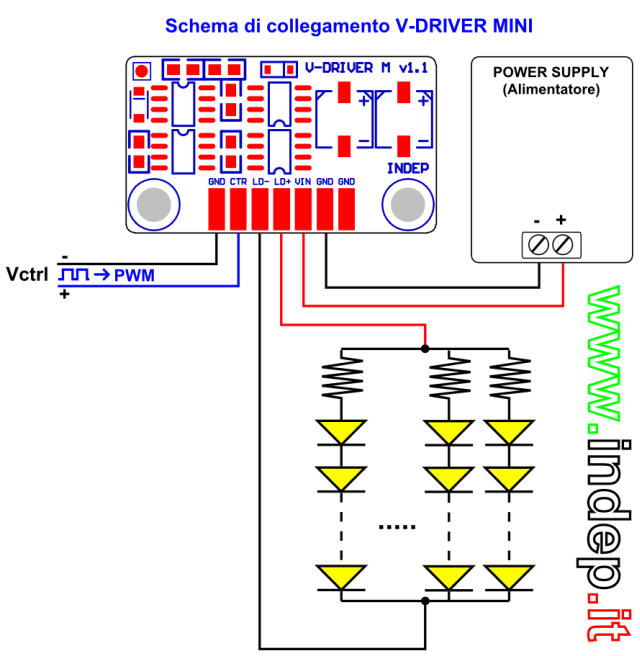

schema V-Driver-Mini-640
Schema BlueDimmerDay-800s

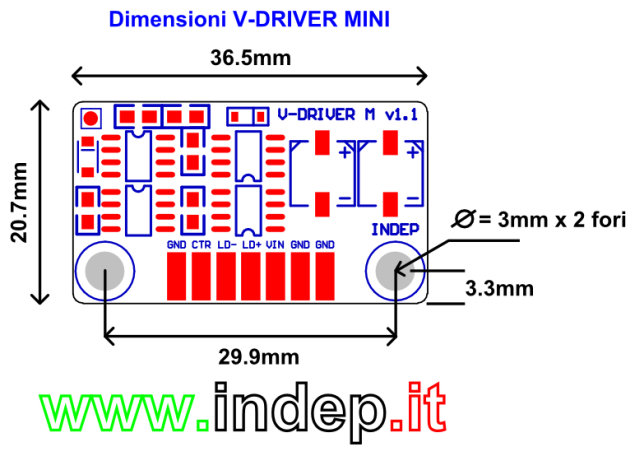

schema V-Driver-Mini Dim-640
PREZZO (IVA inclusa):
DOCUMENTI:
O VIN / GND:
O LD+ / LD-:
O CTR / GND:
TERMINALI:
O Tipo di driver:
O Tipo di controllo:
O Tensione di alimentazione (Vin):
O Tensione di controllo PWM (Vctr):
O Tensione di controllo (soglie):
O Frequenza massima PWM (Fctr):
O Corrente massima sul carico:
O Dimensioni:
O Fan Out per canale:
CARATTERISTICHE TECNICHE:
DESCRIZIONE:

Questo modulo amplificatore in tensione, consente di variare la luminosità dei led posti sull'uscita (LD+ LD-). La tensione in uscita altro non è che la tensione (VIN), in ingresso al modulo, opportunamente parzializzata.
La parzializzazione della tensione, avviene tramite un segnale di modulazione PWM applicato al termibale CTR. Il modulo è
compatibile con la centralina BLUEDIMMERDAY TTL o HM.

Il modulo è caratterizzato da ridotte dimensioni e dalla possibilità di saldare sulle sue piazzole direttamente i vari cavi di collegamento. Le piazzole consentono anche la saldatura di stripline col classico passo da 2.54mm. La scheda è dotata di 2 fori per viti di fissaggio M3.

Sebbene il dispositivo sia particolarmente piccolo, esso è in grado di pilotare correnti fino a 6A sul carico. Il modulo può gestire tensioni da 10V a 30V per pilotare led, strisce a led o moduli a led.

Il pilotaggio di strisce a led non comporta nessuna nota di rilievo, qualora invece si vogliano pilotare direttamente dei led con questo modulo, si consiglia di leggere il documento: "
Led controllati in tensione" presente in questa pagina.
Ingresso di alimentazione
Uscita verso i led: LD+ anodo, LD- catodo
Ingresso di controllo PWM
Tensione
PWM
10V ... 30V
0V ... 3V fino a 0V ... 25V
Vctrl (Low) < 0.8V OFF, Vctrl (high) > 2.4V ON
10KHz (max.)
6A (max.)
36.5mm x 20.7mm x 9mm
Max.10 moduli V-DRIVER per ogni canale BlueDimmerDay TTL
