BlueDimmerDay

CARATTERISTICHE TECNICHE COMUNI:

Modello TTL HV
PREZZO (IVA inclusa):

1pz:

TERMINALI:

O	POWER + / - :
O	CH+ / CH- (1...6):

	Ingresso di alimentazione
	Sei canali di uscita: CH1 ... CH6

SCHEMI Vari (zoom):

DOCUMENTI PDF:

PROGRAMMAZIONE:

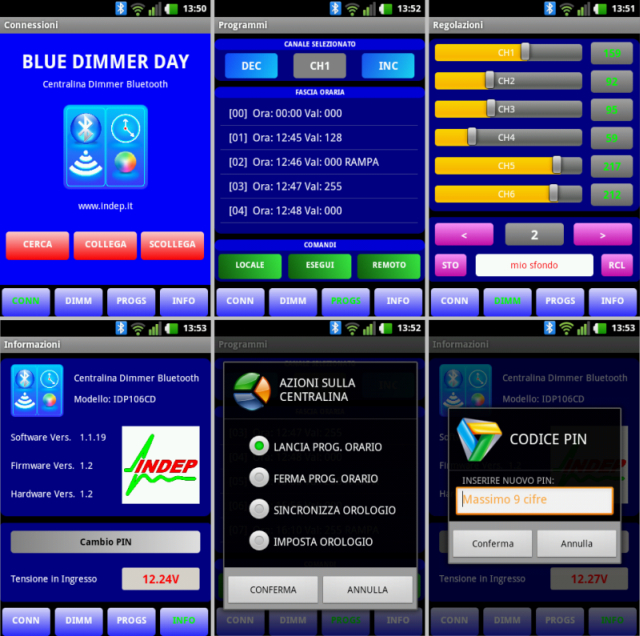

Il software di gestione e programmazione delle centraline è estremamente semplice ed immediato (Si veda nella documentazione PDF affianco - Manuale Software).

La programmazione oraria delle 24h consente di definire fino a 32 orari (HH:MM) per ogni singolo canale (in totale ben 192 orari distribuiti sui 6 canali) con una risoluzione temporale pari a 1 minuto. Ad ogni orario è possibile definire un valore luminoso immediato su 256 livelli disponibili, oppure è possibile far partire o far finire una rampa luminosa (per creare un qualsiasi profilo di alba-tramonto). L'utente può decidere di realizzare tutte le rampe in salita e discesa che desidera (nei limiti della memoria disponibile). Ogni rampa può essere spezzata in diversi segmenti con diverse pendenza. Anche i valori luminosi di partenza e di arrivo delle rampe possono assumere un qualsiasi valore luminoso sui 256 livelli disponibili.

La programmazione prevede piena libertà negli orari e nelle durate di qualsiasi rampa o livello luminoso. Una volta programmata la centralina è totalmente autonoma (non richiede cioè nessun collegamento attivo a dispositivi esterni).

I dispositivi permettono anche l'esclusione della programmazione oraria, consentendo l'utilizzo del BLUEDIMMER DAY come normale dimmer a regolazione immediata. In questo caso, l'utente può creare e memorizzare delle "scene luminose" nella memoria della centralina fino ad un massimo di 64 scene. Tali scene posso essere in seguito richiamate o modificate a piacere.

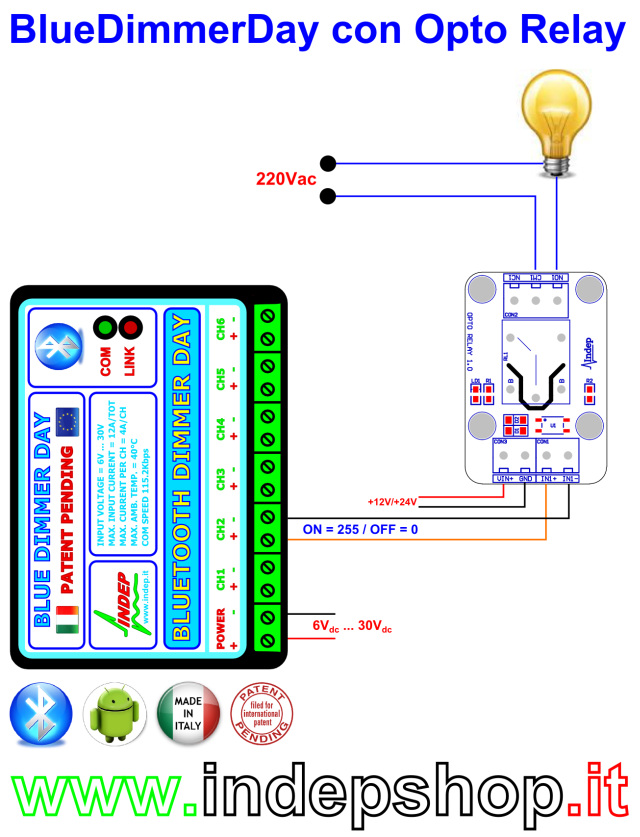

Si rammenta che per il controllo ON/OFF dei nostri moduli OptoRelay sarà necessario impostare un valore in uscita dalla centralina pari a 0 per avere il Relè OFF e un valore pari a 255 per avere il relè ON (non sono ammessi altri valori di uscita con i relè). Ovviamente non è possibile dimmerare i carichi collegati ai relè.

Per una descrizione dettagliata del software di programmazione si legga il documento PDF: "Manuale Software" in questa pagina.

BLUEDIMMER DAY STD:

Dal punto di vista elettrico, il BLUEDIMMER DAY STD può pilotare direttamente dei carichi luminosi in tensione: come le classiche strisce a led (RGB o monocromatiche), oppure serie di power led con resistore di limtazione della corrente, si veda il documento PDF: "Led controllati in tensione" in questa pagina.

Tecnicamente la tensione in ingresso, sul morsetto POWER, viene riportata su ognuna delle sei uscite parzializzata (modulazione PWM) per generare, in onda quadra, un valore di tensione compreso fra lo 0% e il 100% (256 livelli luminosi).
La massima corrente totale (somma di tutte le correnti uscenti sui vai canali: CH1...CH6) non deve superare i 12 ampere, mentre la massima corrente per singolo canale è di 4 ampere. La tensione di alimentazione, fornita esternamente tramite un alimentatore a tensione costante, può essere compresa fra 6V e 30V (valori tipici 12V e 24V).

Tramite dei nostri moduli di potenza esterni (V-DRIVER ed I-DRIVER) è possibile controllare non solo un maggior numero di carichi in tensione ma anche pilotare dei carichi in corrente. In particolare i moduli V-DRIVER (versione OPTO) possono ampliare di moltissimo il carico gestibile dalla centralina STD. Usando invece i modulii I-DRIVER (sempre versione OPTO) è possibile pilotare anche carichi in corrente, evitando l'uso del classico resistore in serie ai led ed aumentando l'efficienza e l'affidabilità del controllo. Ovviamente sia i moduli V-DRIVER OPTO che i moduli I-DRIVER OPTO possono essere utilizzati contemporanemanete su una o più uscite sulla centralina BLUEDIMMER DAY STD.

BLUEDIMMER DAY TTL HV:

Dal punto di vista elettrico, il BLUEDIMMER DAY TTL HV non ha uscite di potenza ma uscite PWM di segnale 0-5V (oppure 0-10V con la nostra scheda TRANSLATRICE DI LIVELLO). Utilizzando moduli esterni di potenza è possibile controllare una grande quantità di luminarie (siano esse power led o strisce led). Utilizzando i nostri moduli esterni V-DRIVER o I-DRIVER (nella versione LC) oppure i moduli MEANWELL LDD-H, è possibile pilotare carichi sia in tensione (ad esempio strisce a led) sia carichi in corrente (serie di power led). La possibilità di avere uscite PWM sia a 0-5V che a 0-10V consente l'utilizzo di una grande varietà di dimmer esterni anche di terze parti. La nuova versione TTL HV accetta alimentazione in ingresso fino a 50V garantendo, con un unico alimentatore esterno ad esempio a 48V, sia l'alimentazione della centralina sia di moduli esterni di potenza (vedi moduli LDD-H in corrente della Menawell).

APPLICAZIONI:

Il BLUEDIMMER DAY è indicato in tutte le situazioni in cui sia necessario un controllo evoluto, innovativo, ed altamente programmabile della luminosità di sorgenti led.

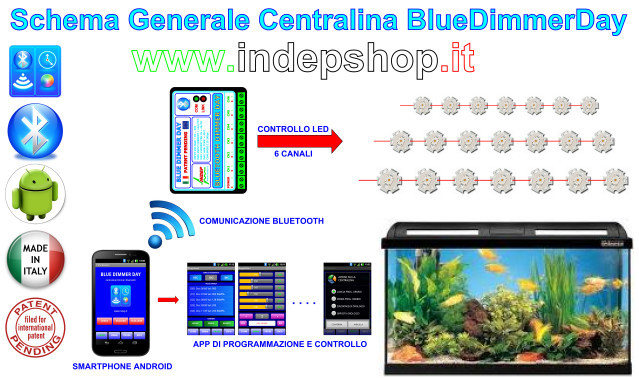

> Controllo luminoso per ACQUARI.
> Controllo luminoso per TERRARI e RETTILARI.
> Controllo luminoso per CANARINI o VOLATILI in genere.
> Controllo luminoso per VETRINE o TECHE di negozzi.
> Controllo luminoso per ARREDO e DESIGN.

APPLICAZIONI PET:

Acquari

Terrari e Rettilari

Canarini

APPLICAZIONI SHOP:

Arredo e Design

Vetrine e Teche

O	Tensione di alimentazione:
O	Frequenza di mod. PWM:
O	Regolazione luminosa:
O	Fasce orario per canale:
O	Risoluzione temporale di prg.:
O	Memorie canale:
O	Potenza Bluetooth Tx:
O	Sensibilità Bluetooth Rx:
O	Dimensioni:

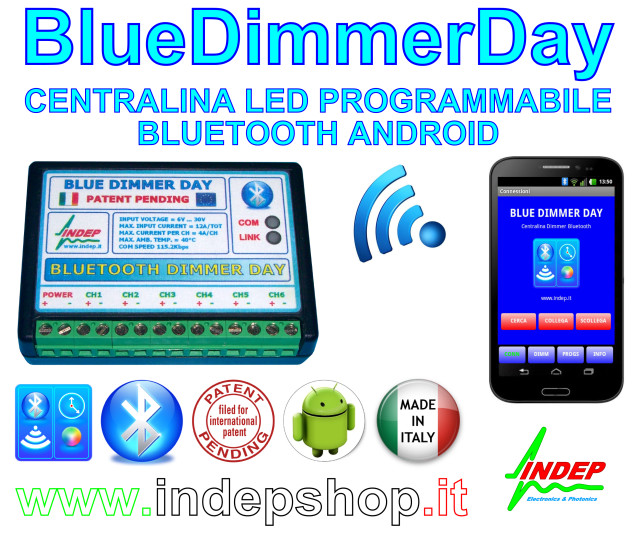

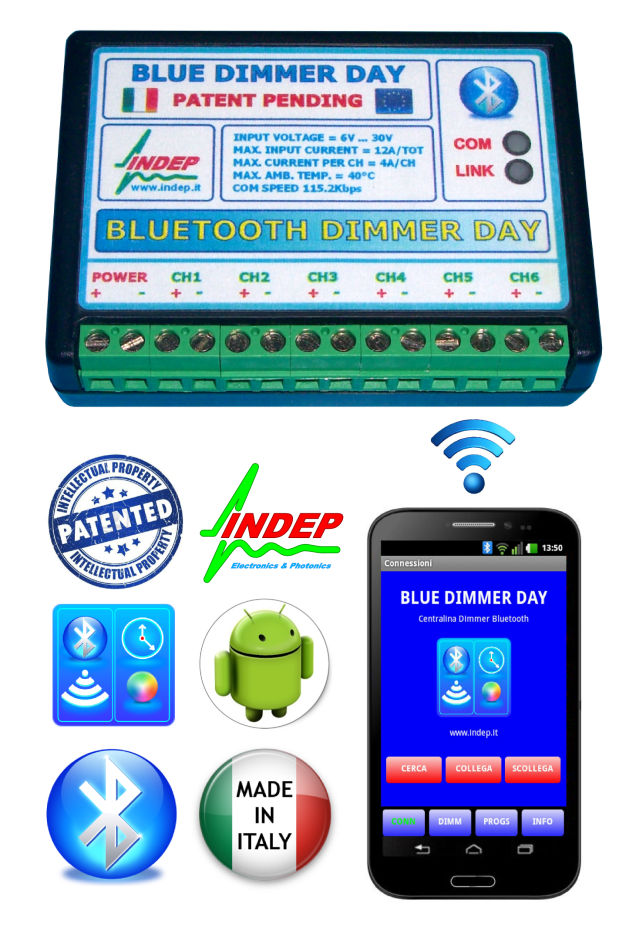

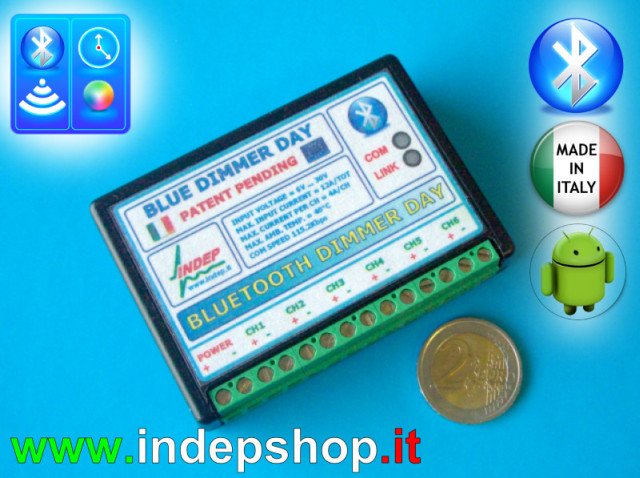

FOTO PRODOTTO (zoom):

Modello STD
PREZZO (IVA inclusa):

1pz:

O	Tensione di Uscita:
O	Corrente totale Max.uscita:
O	Corrente Max. per canale:
O	Temperatura operativa:

CARATTERISTICHE TECNICHE SPECIFICHE Mod. TTL:

O	Tensione di Uscita:
O	Corrente totale Max. uscita:
O	Corrente Max. per canale:
O	Temperatura operativa:

CARATTERISTICHE TECNICHE SPECIFICHE Mod. STD:

ESEMPI Modello STD (zoom):

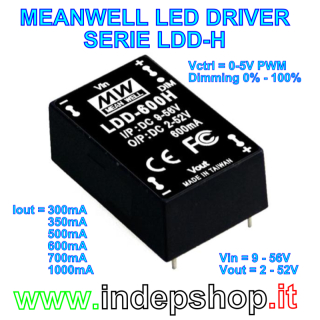

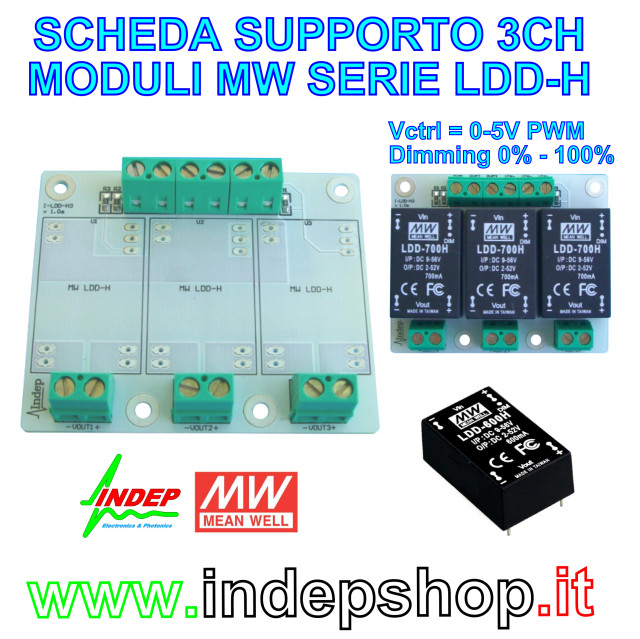

Driver MW LDD-H

I-Driver LV

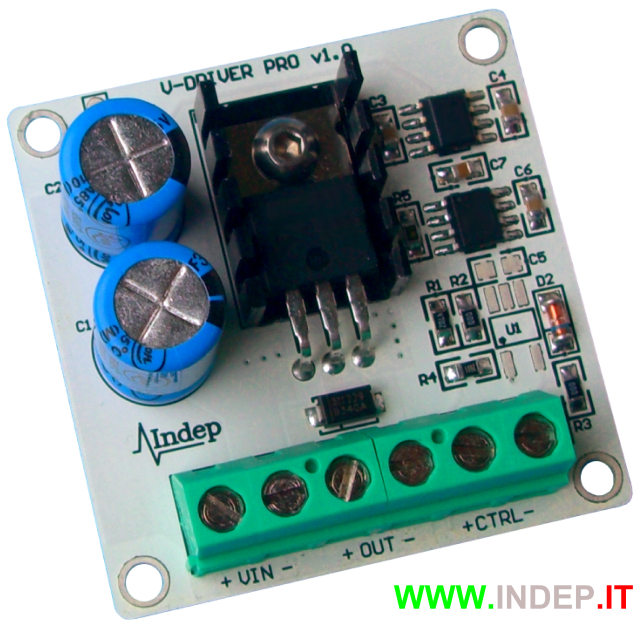

V-Driver LV

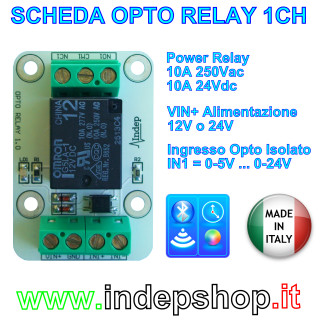

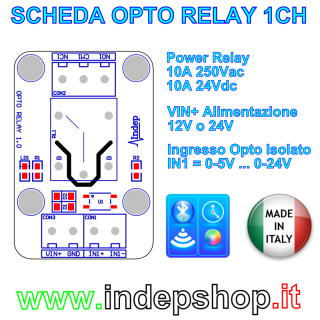

Opto Relay 1CH/2CH

O	Centralina dimmer programmabile Bluetooth
O	Controllo tramite Smartphone e Tablet
O	Software gratuito per sistemi Android 1.6+
O	6 canali di regolazione luminosa con uscita PWM in tensione
O	Programmazione oraria su 24 ore
O	32 fasce orarie per ogni canale
O	Risoluzione temporale di programmazione di 1 minuto
O	Effetti di alba e tramonto di qualsiasi tipo e totalmente personalizzabili
O	Possibilità di realizzare qualsiasi profilo luminoso (inviluppo a segmenti)
O	Impostazioni luminose e rampe su 256 livelli luminosi
O	Possibilità di controllo ON/OFF anche di Relè (Moduli OPTORELAY)
O	Orologio interno con backup di alimentazione per 48h
O	Mantenimento del programma in memoria anche senza alimentazione
O	Ripristino automatico dello stato di funzionamento dopo un black-out
O	Possibilità di funzionamento come dimmer normale (disabilitazione Prog. Orario)
O	Configurazione e memorizzazione di 64 scene luminose (Modalità dimmer normale)
O	Sicurezza di accesso bluetooth (tramite codice PIN)
O	Ridotte dimensioni: 83mm x 59mm x 21mm

ACCESSORI:

ZOOM +

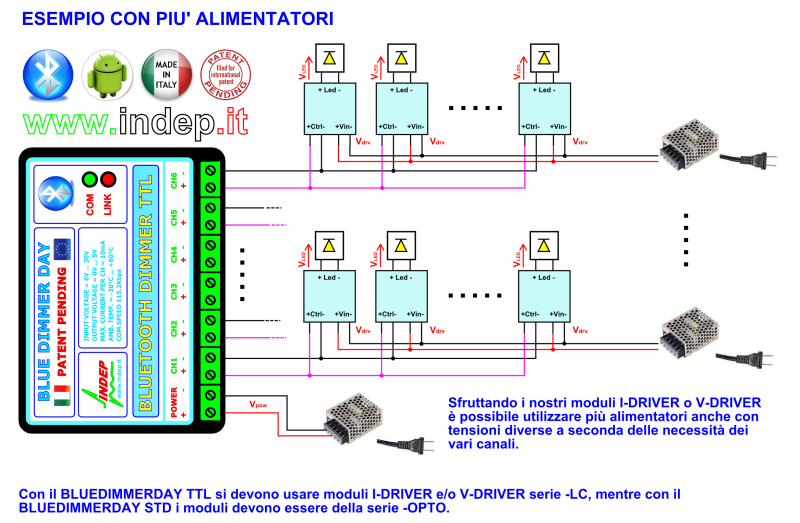

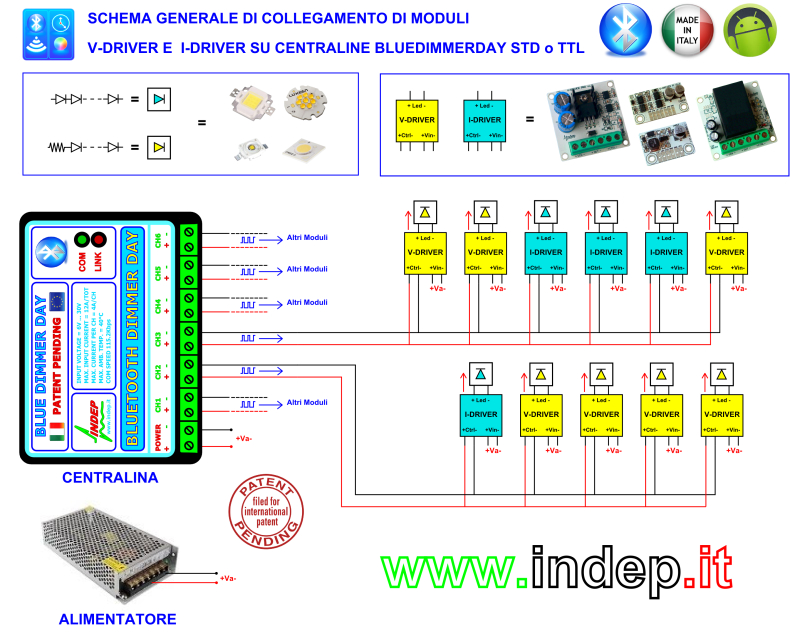

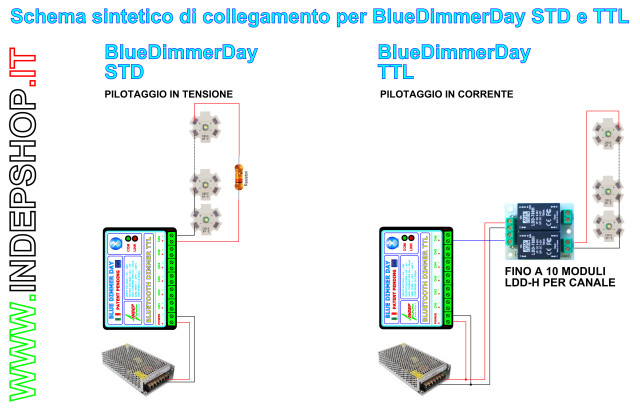

Collegamento di moduli I-DRIVER e/o V-DRIVER al BlueDimmerDay STD o TTL

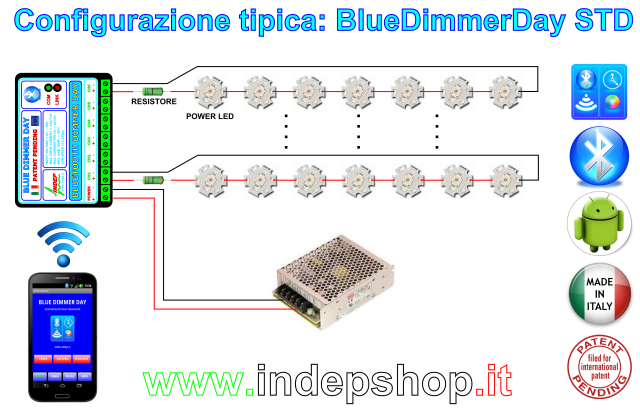

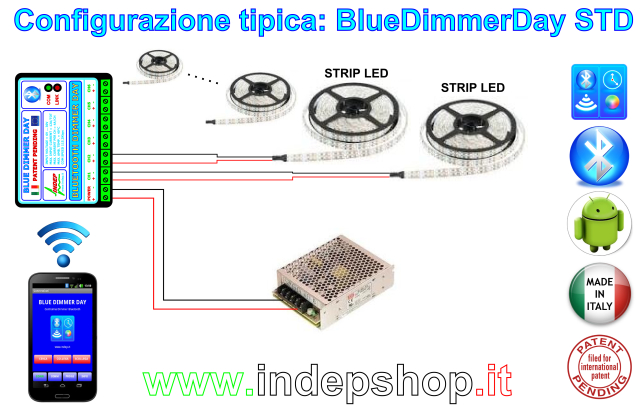

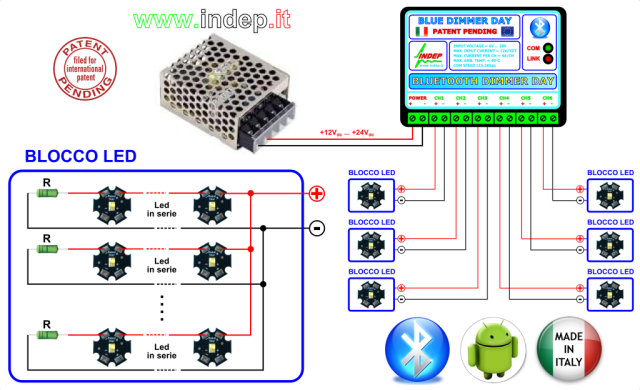

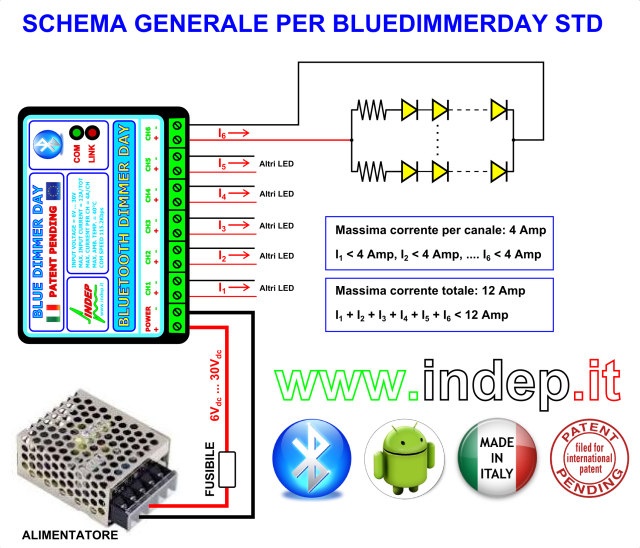

Schema Modello BlueDimmerDay STD con power led

Led controllati in tensione

CENTRALINE A CONFRONTO:

L'unica differenza, dal punto di vista tecnico, fra il modello BluedDimmer Day STD e il modello TTL HV, sta nel tipo di uscite. Nel modello STD (Standard) le uscite sono dotate di stadi di potenza per un controllo PWM in tensione, mentre nel modello TTL HV, le uscite sono dotate di stadi di segnale 0-5V in grado di pilotare un gran numero di moduli esterni di potenza sia per un controllo in corrente (I-DRIVER) che in tensione (V-DRIVER).

Entrambi i modelli di centralina possono pilotare i nostri moduli OPTORELAY per accendere o spegnere carichi sia a bassa tensione sia alla tensione di rete (220Vac).

L'utilizzo del modello BlueDimmer Day TTL HV consente in generale una maggiore flessibilità e scalabilità del sistema. In particolare è possibile in ogni momento aggiungere unità esterne di potenza. Tali unità potranno pilotare carichi anche per migliaia di watt: si faccia riferimento ai moduli V-DRIVER (LC), I-DRIVER (LC) o MW LDD-H. E' possibile pilotare anche relè di potenza come i nostri OPTORELAY.

L'utilizzo del modello BlueDimmer Day STD consente un pratico controllo in tensione: particolarmente adatto per pilotare le nostre plafoniere LED o strisce a led RGB o monocromatiche o eventualmente per power led con in serie un resistore di limitazione della corrente. Il vantaggio di questa centralina risiede nel fatto che al suo interno è già presenta la parte di potenza. Una volta esaurita la potenza disponibile è sempre possibile ricorrere a moduli esterni in tensione o in corrente: si faccia riferimento ai moduli I-DRIVER o V-DRIVER versione OPTO. E' possibile pilotare anche relè di potenza come i nostri OPTORELAY.

	6Vdc ... 30Vdc (Modello STD); 6Vdc ... 50Vdc (Modello TTL HV)
	1KHz
	0% ... 100% indipendente e programmabile su ogni canale
	32 (totale di 192 fasce orarie sui 6 canali)
	1 minuto (aggiornamento interno ogni secondo)
	64 memorie di scena (in modalita dimmer normale)
	4dBm (portata circa 15 metri in aria libera)
	-80dB (typ)
	82.8mm x 58.8mm x 20.8mm

	0V ... 5V (Indipendentemente dall'alimentazione)
	60mA (somma di tutte le correnti in uscita: Ch1+Ch2+ ...+Ch6)
	10mA (singolo canale) - Fino a 10 moduli LDD-H Meanwell
	-20°C ... +60°C

	0V ... 30V (funzione della tensione di alimentazione)
	12A (somma di tutte le correnti in uscita: Ch1+Ch2+ ...+Ch6)
	4A (singolo canale)
	-20°C ... +40°C

ZOOM +

ESEMPI Modello TTL (zoom):

Brochure - BlueDimmerDay STD

Brochure - BlueDimmerDay TTL HV

Applicazioni - BlueDimmerDay STD

Applicazioni - BlueDimmerDay TTL HV

Manuale Software - BlueDimmerDay

Scarica la APP Android ....

Il funzionamento completo della APP richiede il collegamento al BlueDimmerDay

Centraline ALBA-TRAMONTO wireless BLUETOOTH per Android

149.00€

189.00€

CARATTERISTICHE GENERALI:

DESCRIZIONE:

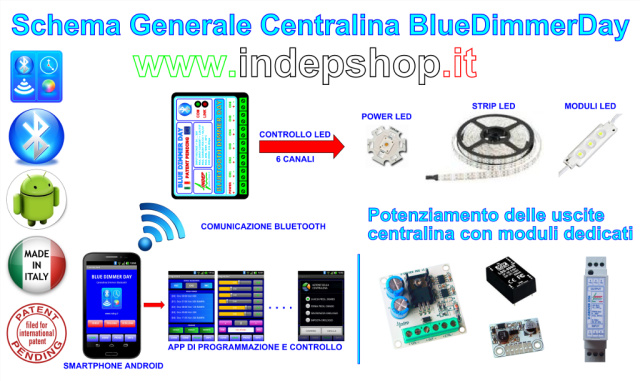

Le centraline BLUEDIMMER DAY (TUTELATE DA BREVETTO) sono unità di controllo luminoso programmabili a 6 canali per la regolazione luminosa nelle 24 ore: alba-tramonto, luce lunare, ecc. Le centraline sono controllabili e programmabili da remoto tramite tablet o smartphone Android dotati di bluetooth. Tramite la nostra APP Gratuita sarà facile ed immediato programmare qualsiasi profilo luminoso.

Attualmente sono disponibili due modelli: STD (Standard) e TTL HV (Nuova versione: con alimentazione fino a 50 Volt). La versione STD offre uscite pwm di potenza in tensione adatte per pilotare direttamente lampade a led (come ad esempio le lampade EasyLed di Aquatlantis), mentre la versione TTL presenta uscite pwm di segnale 0-5Volt per pilotare Led tramite moduli di potenza esterni: I-DRIVER, V-DRIVER o moduli di terze parti come i driver in corrente MeanWell LDD-H.

L'operatore, tramite la nostra APP Android, ha la possibilità di realizzare qualsiasi profilo luminoso per ognuno dei 6 canali della centralina. L'utente può creare un numero illimitato di programmi orari e può decidere di spedirli direttamente al BLUEDIMMER DAY e/o di archiviarli sul proprio dispositivo mobile (smartphone o tablet Android).

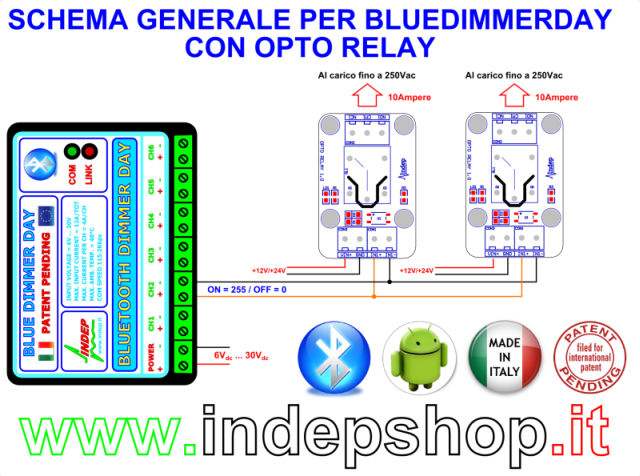

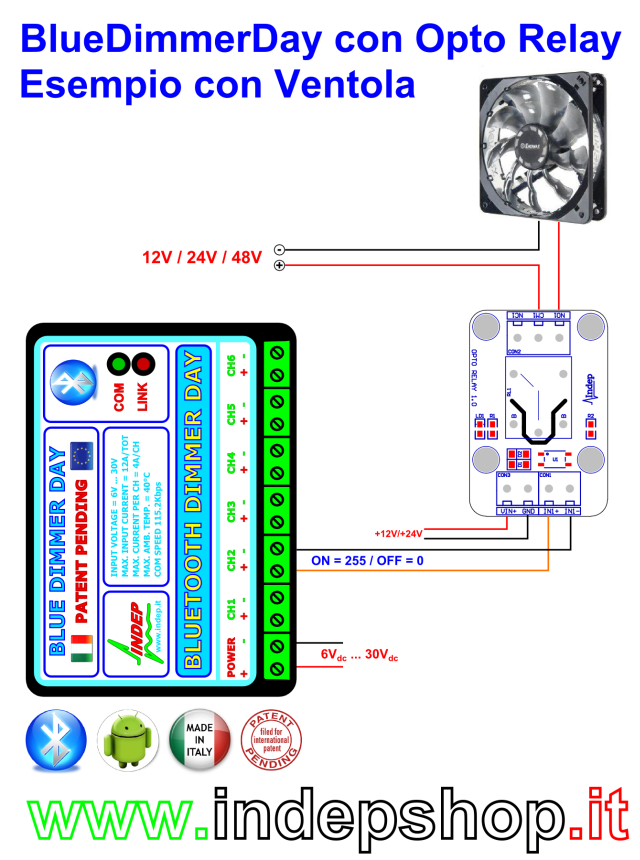

I dispositivi BLUEDIMMER DAY possono anche pilotare ON/OFF un gran numero di dispositivi grazie ai nostri moduli a relè OPTORELAY a 1 o 2 canali. In questo caso si potranno accendere o spegnere sia dispositivi a bassa tensione sia dispositivi alla tensione di rete (220Vac) con un massimo di 10A per relè.

SE VI SERVE UNO SCHEMA ELETTRICO PER I COLLEGAMENTI, VE LO FACCIAMO NOI ! ... CONTATTATECI ANCHE PER AVERE UN CONSIGLIO.

PRODOTTI CORRELATI PER BlueDimmerDay TTL HV

PRODOTTI CORRELATI PER BlueDimmerDay STD

Le centraline BlueDimmerDay sono disponibili nella versione STD e TTL. I due modelli sono identici nella programmazione e nel numero di canali, la differenza sostanziale sta nel fatto che la versione STD integra al suo interno la parte di potenza (ogni canale gestisce 4A e può pilotare carichi in tensione: 12V o 24V) mente la versione TTL ha uscite di segnale 0-5V adatte a pilotare moduli esterni di potenza come i moduli a corrente costante LDDH di Meanwell che trovate nel nostro sito nella sezione I-DRIVER (Corrente).
Entrami i modelli di centralina sono disponibili anche nella versione FAST STD e FAST TTL (identici ai modelli sopra descritti) solo con l'orologio interno 60 volte più veloce (le 24h vengono compresse in 24minuti). Questa versione è adatta a controllare l'illuminazione di presepi o plastici.

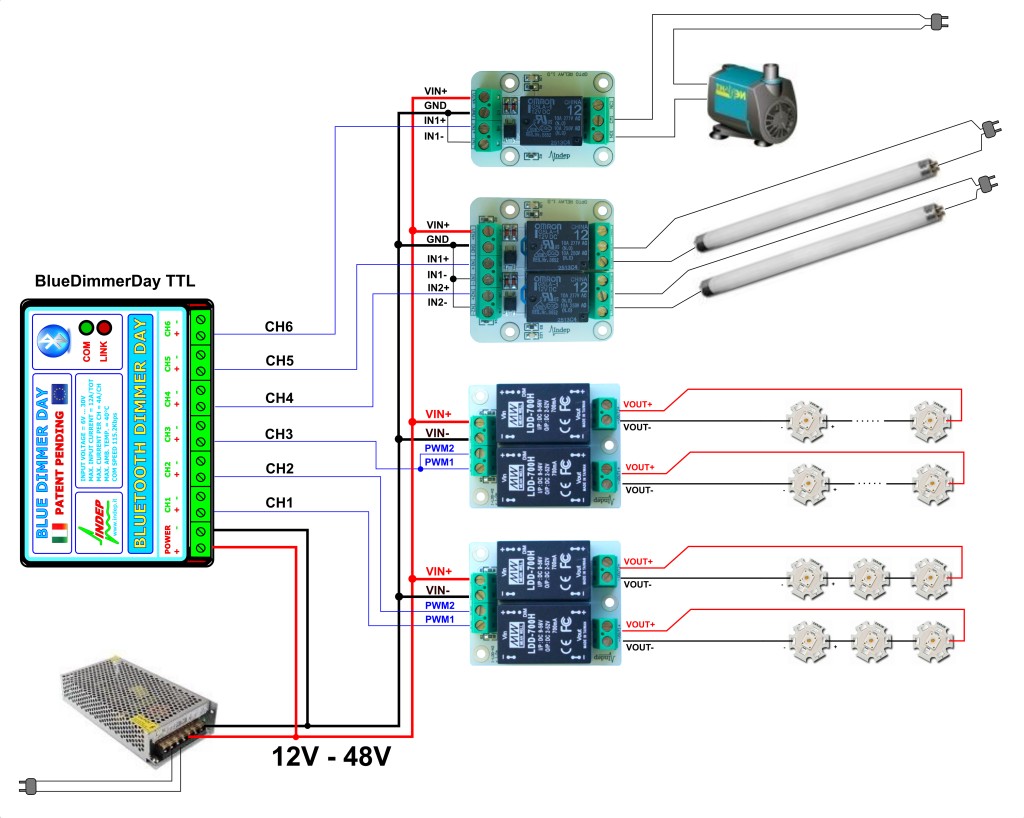

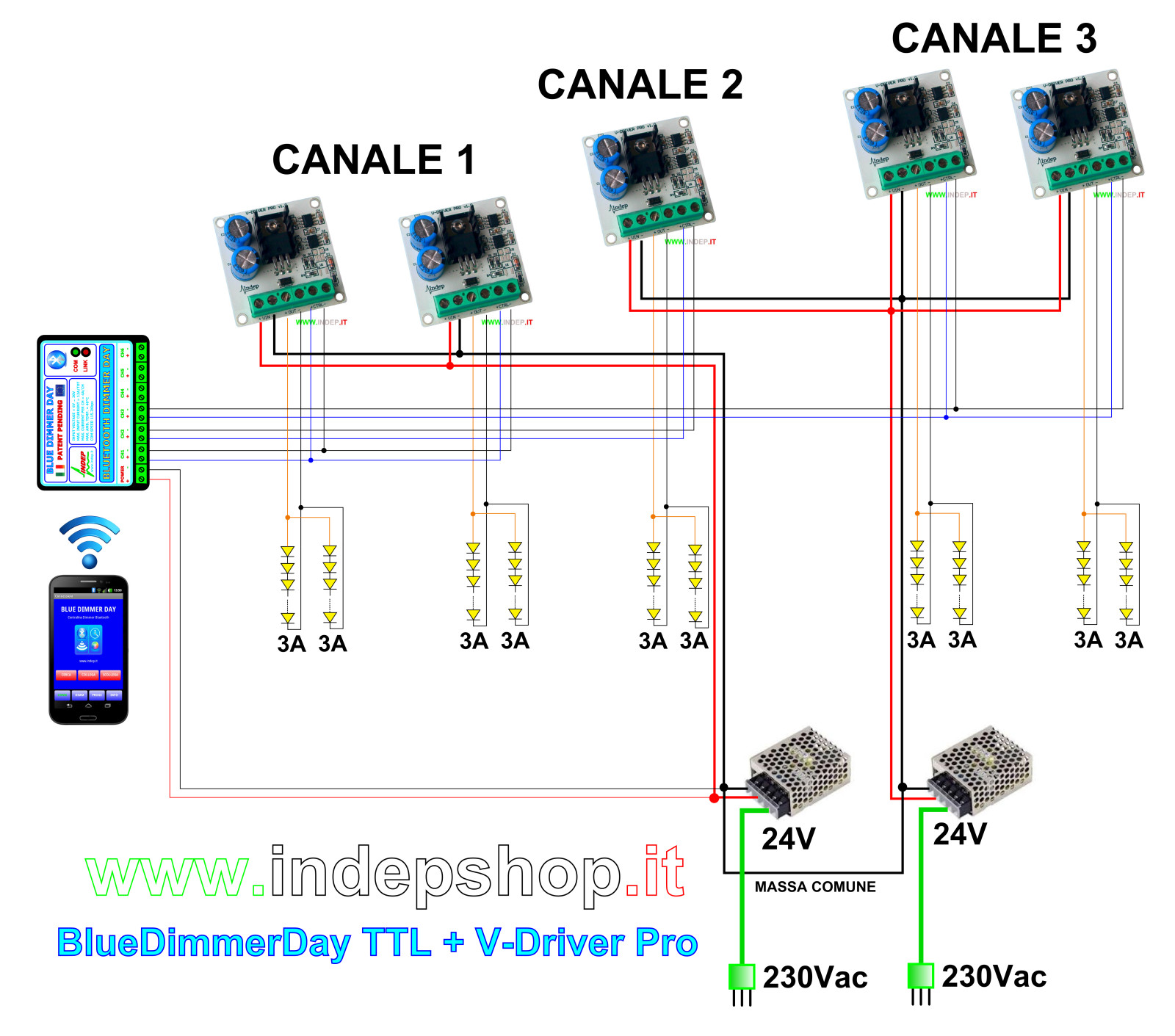

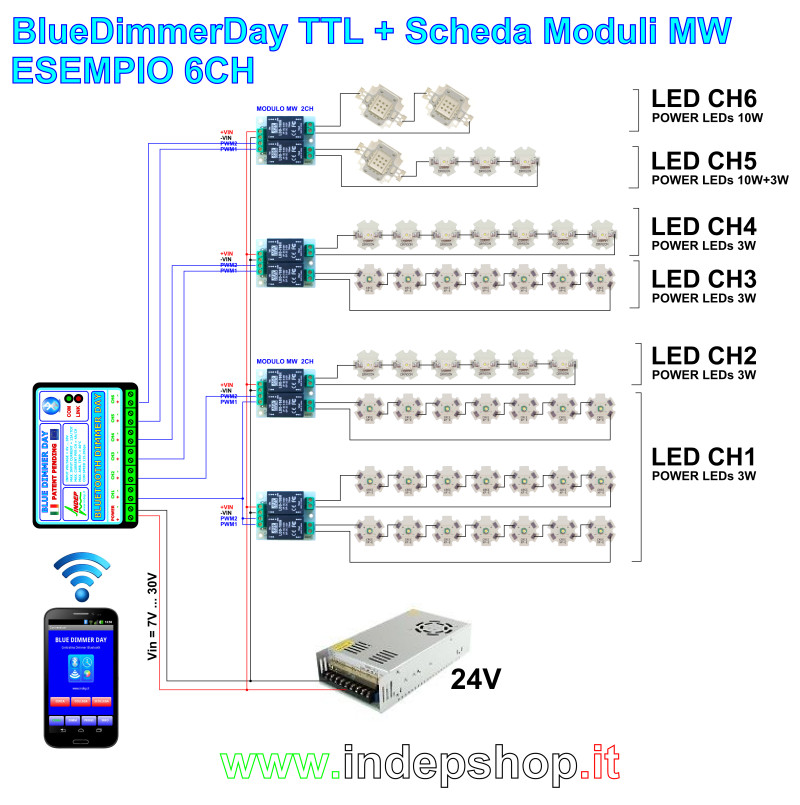

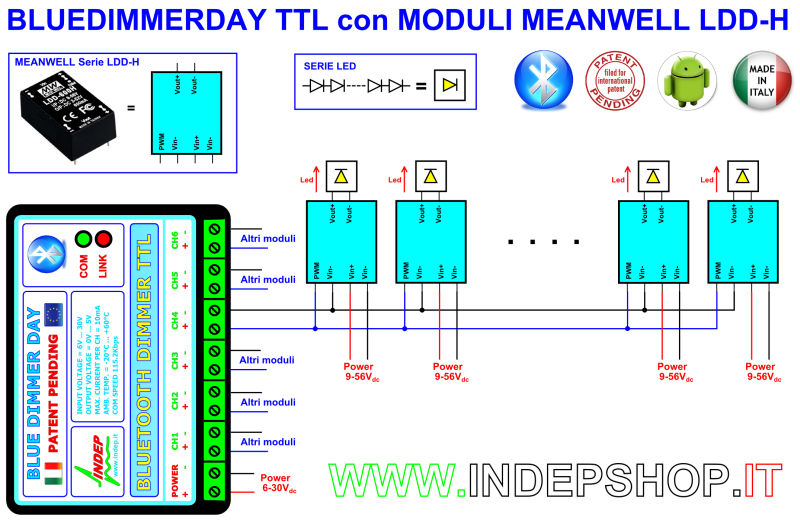

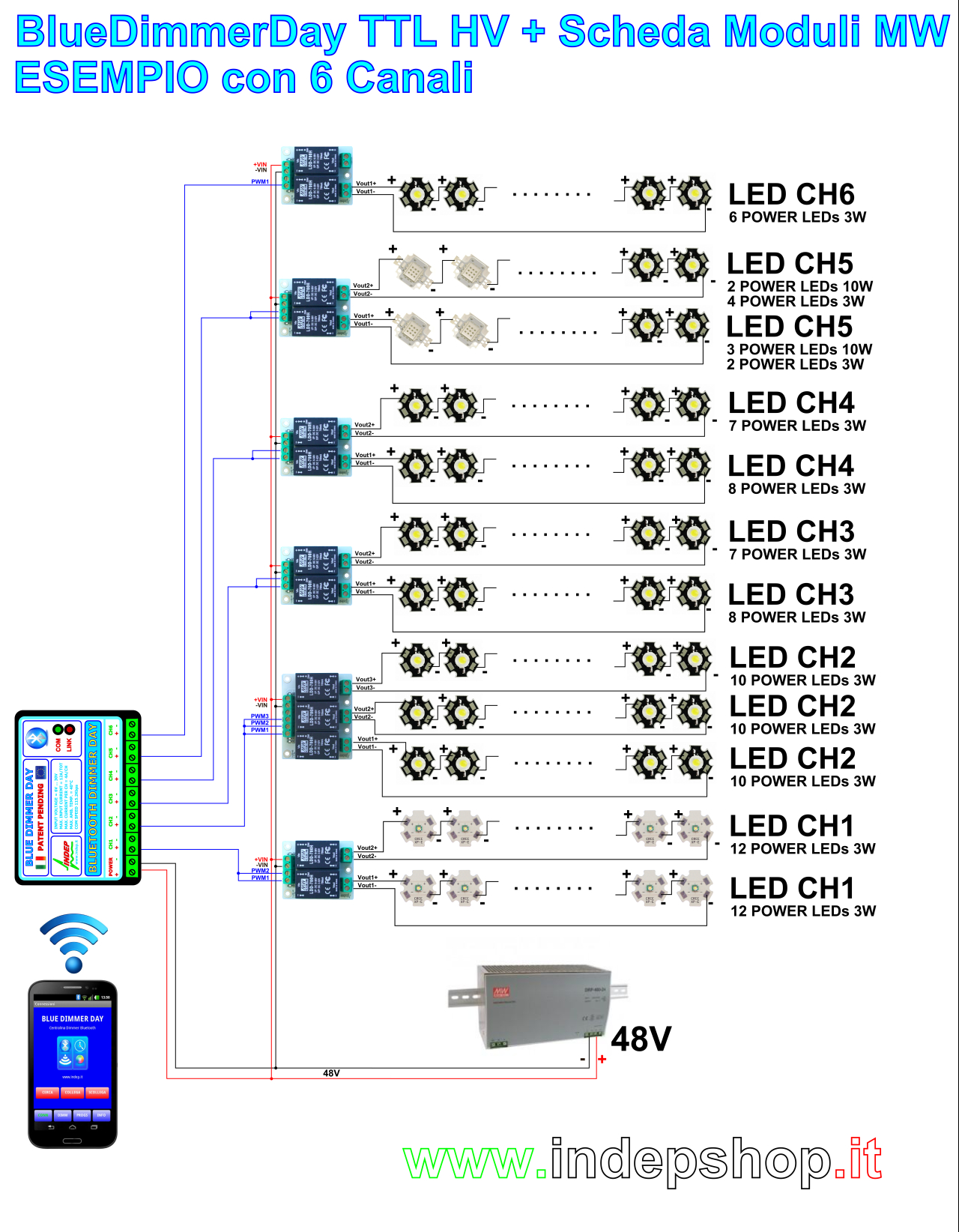

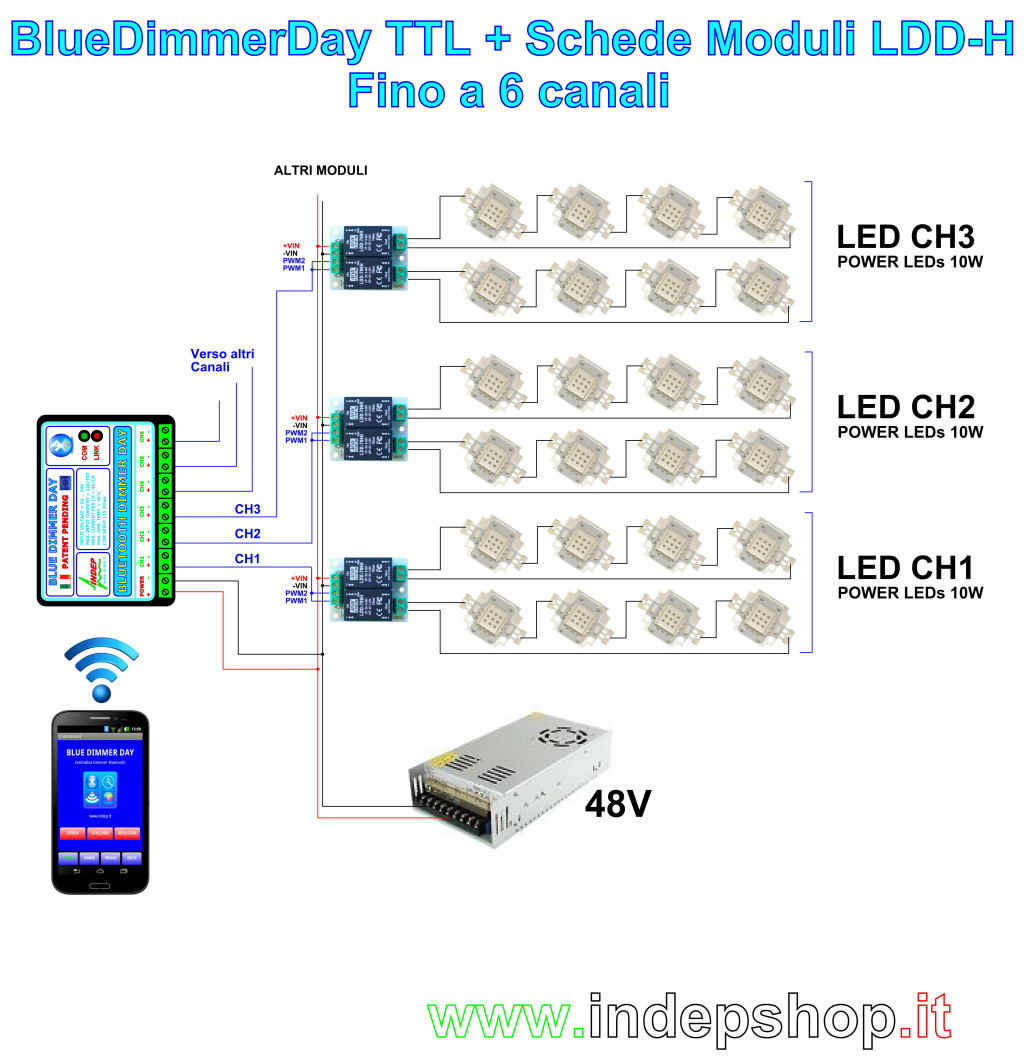

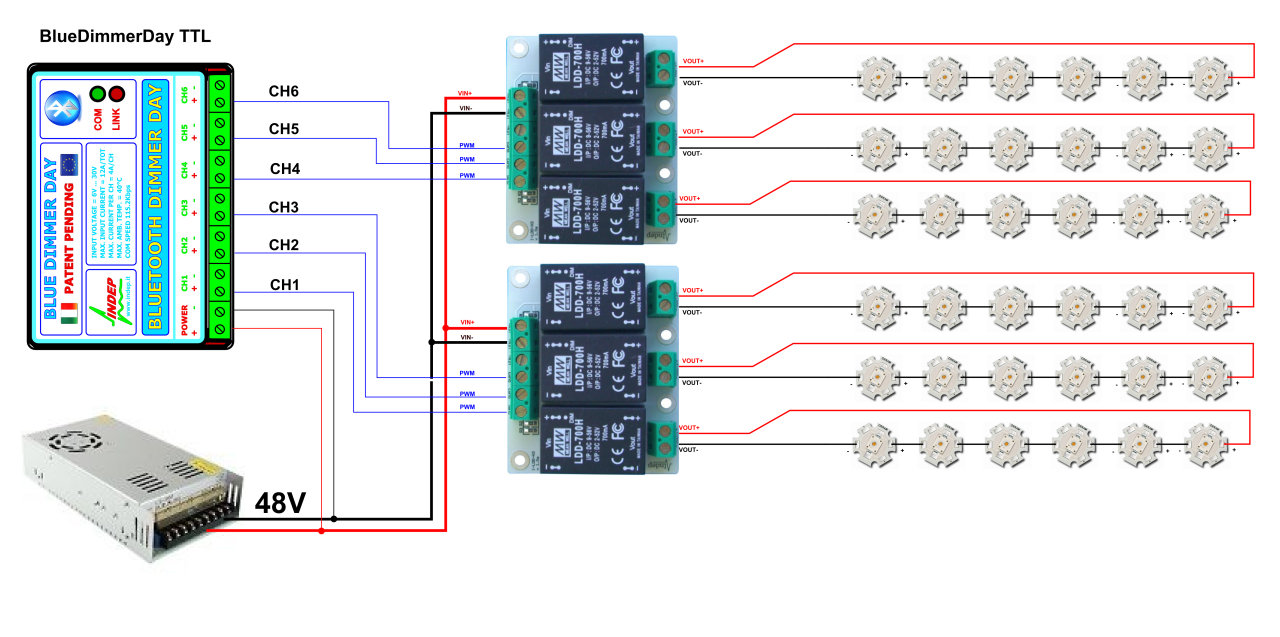

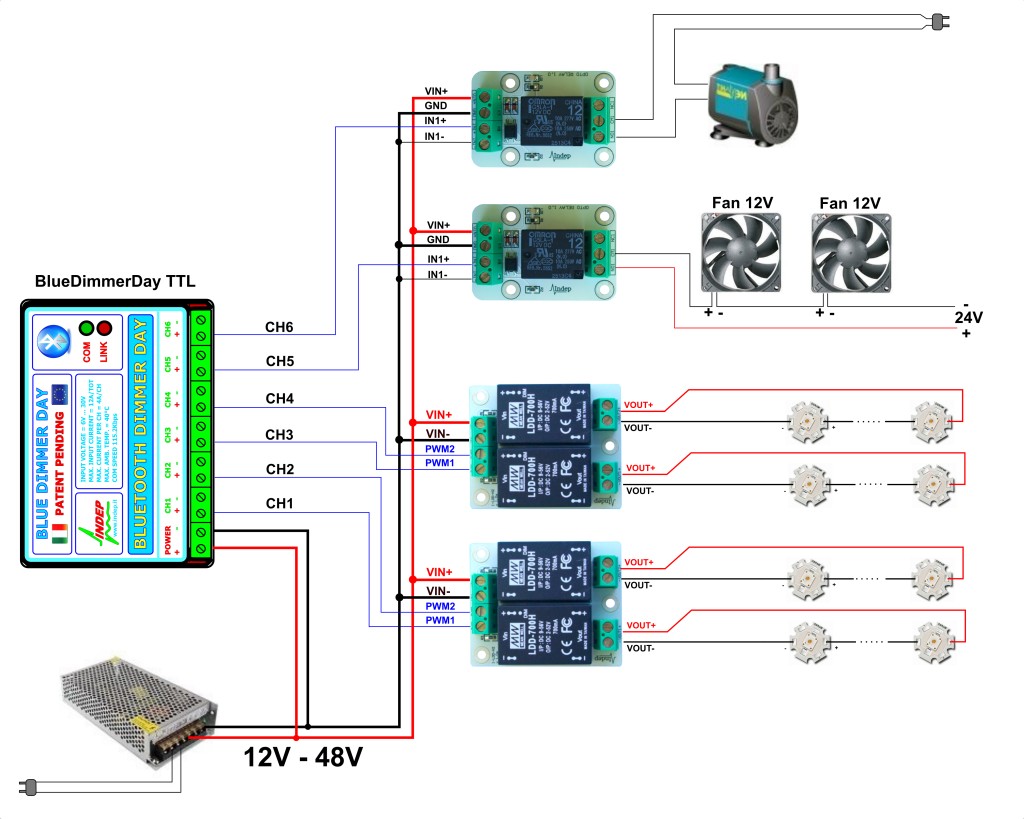

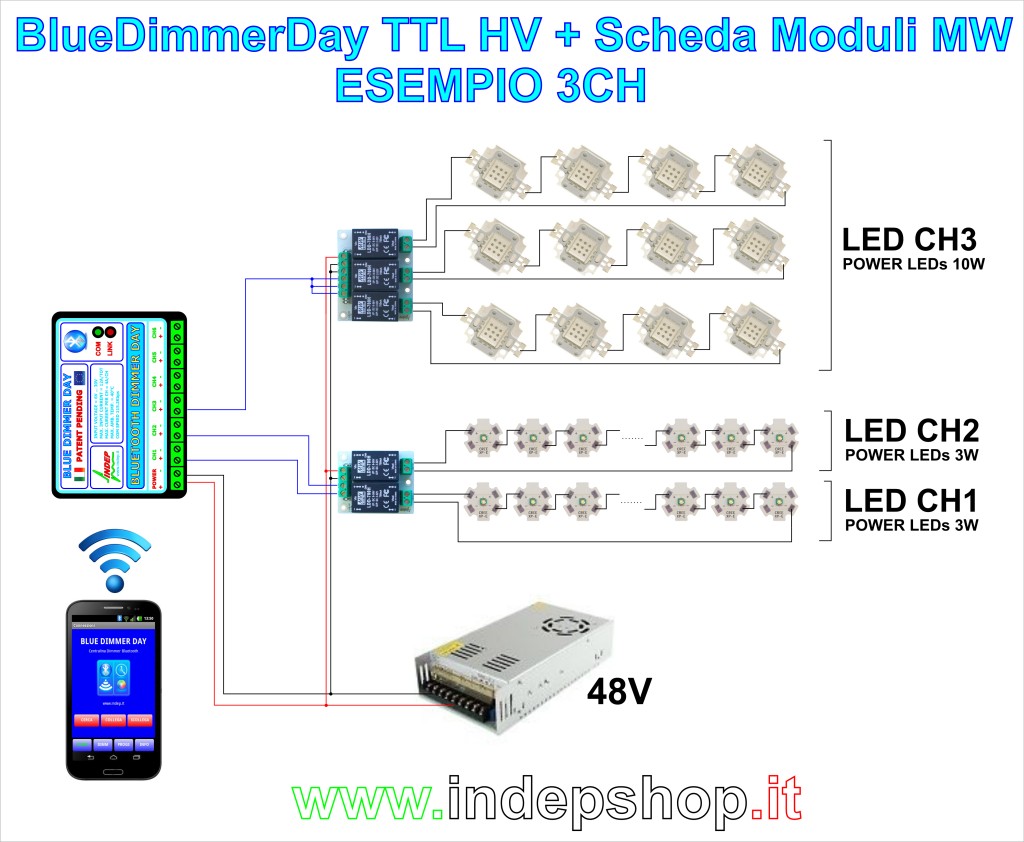

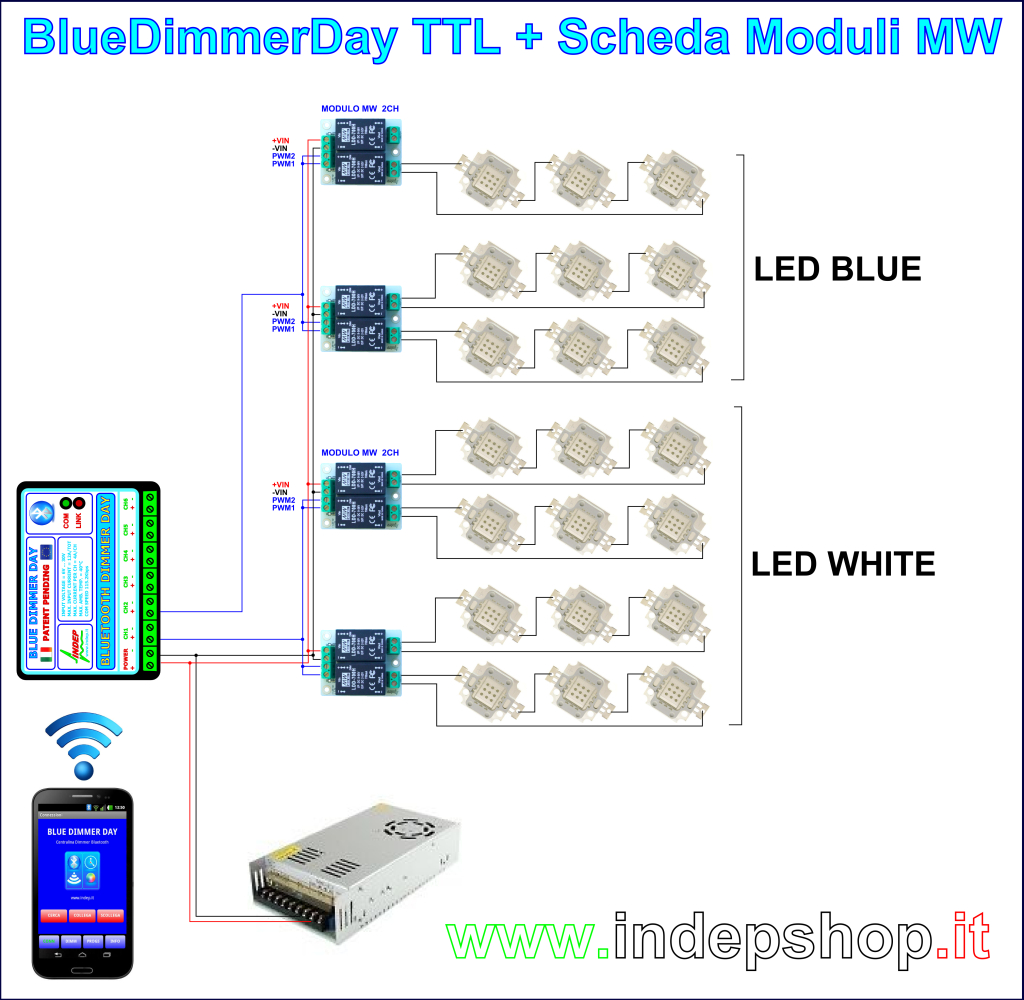

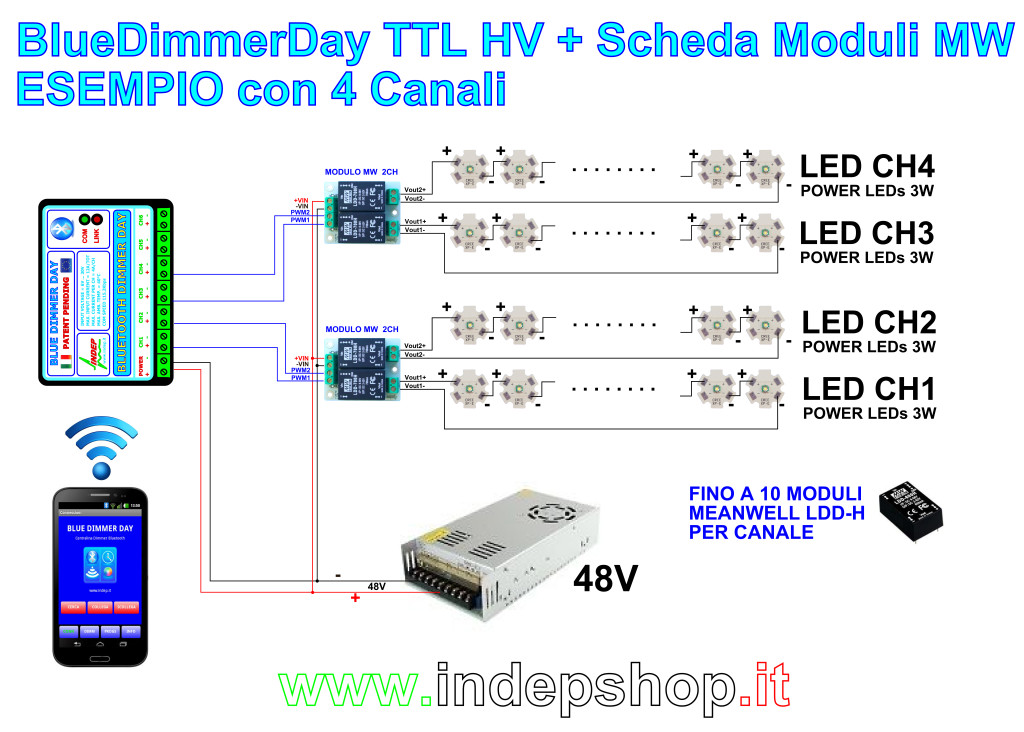

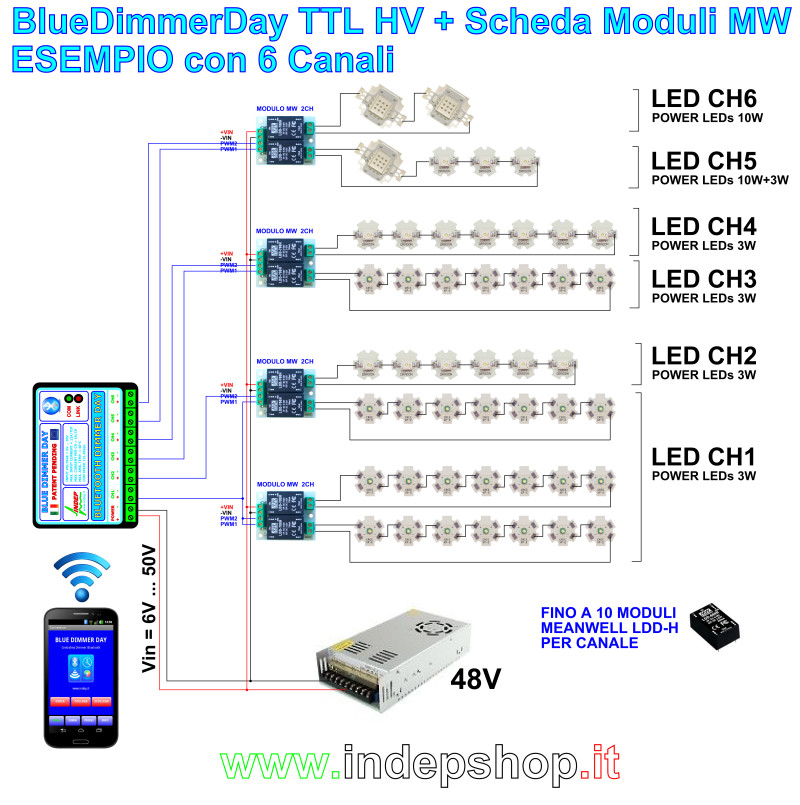

CONFIGURAZIONI DI ESEMPIO con il BlueDimmerDay TTL HV

ALTRE CENTRALINE:

Per qualsiasi domanda o chiarimento contattateci !

OPTORELAY I-DRIVER V-DRIVER LDD-H (MW)

Di seguito alcuni esempi implementativi incentrati sulla nostra centralina BlueDimmerDay TTL HV.
Se avete domande o esigenze particolari contattateci, realizzeremo la vostra configurazione gratutamente!

La centralina accetta tensioni in ingresso da 6V fino a 50V.
