SCHEDA
PREZZO (IVA inclusa):
PREZZO (IVA inclusa):
| O | 1pz: |
 |
109.00€ |
DESCRIZIONE:

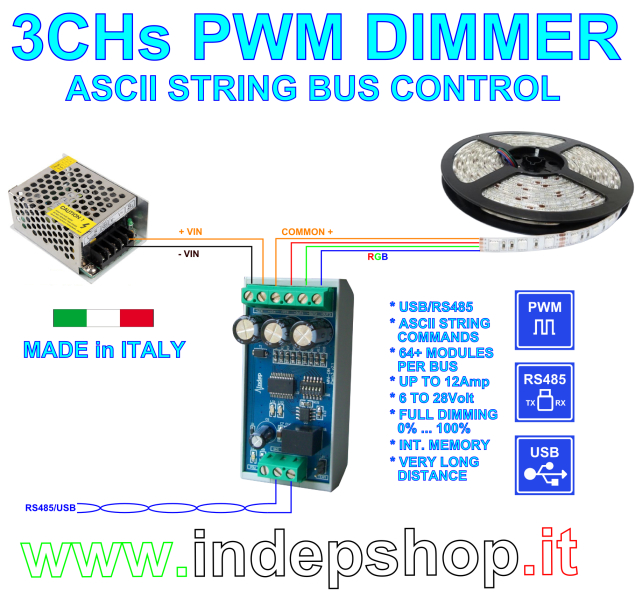

Il DIMMER PWM3 è un potente Dimmer a 3 canali che può comunicare con qualsiasi dispositivo dotato di interfaccia seriale RS485 o USB (con adattatore USB/485).
Con un semplice doppino filare (2 fili + eventualmente filo di massa) è possibile comandare fino a 64 DIMMER PWM3 (su richiesta fino a 256). Ogni Modulo reca un proprio indirizzo impostabile tramite un DipSwitch presente sulla scheda.
La regolazione PWM sui 3 canali è indipendente da canale a canale e può andare da 0 al 100% della tensione in ingresso al modulo dimmer. La regolazione avviene su 256 livelli.

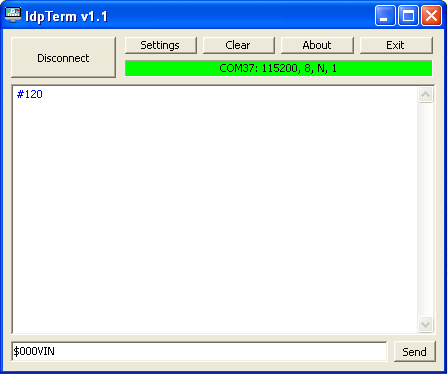

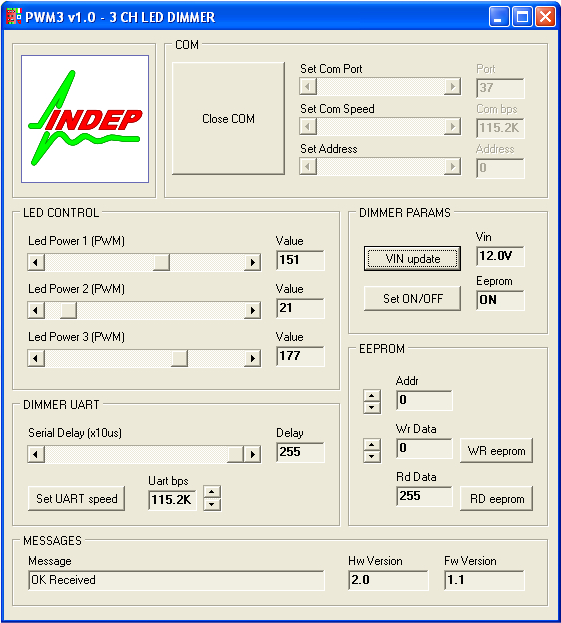

I comandi sono semplici stringhe di caratteri che possono essere inviate sfruttando uno dei tanti programmi di comunicazione seriale disponibili grauitamente sul WEB oppure sfruttando il nostro programma di comunicazione seriale IDP-TERM v1.1 o il nostro programma PWM3 v1.0 in ambiente MS WINDOWS (entrambi forniti gratuitamente): si veda la GALLERIA IMMAGINI.
Con un semplice doppino filare (2 fili + eventualmente filo di massa) è possibile comandare fino a 64 DIMMER PWM3 (su richiesta fino a 256). Ogni Modulo reca un proprio indirizzo impostabile tramite un DipSwitch presente sulla scheda.
La regolazione PWM sui 3 canali è indipendente da canale a canale e può andare da 0 al 100% della tensione in ingresso al modulo dimmer. La regolazione avviene su 256 livelli.
I comandi sono semplici stringhe di caratteri che possono essere inviate sfruttando uno dei tanti programmi di comunicazione seriale disponibili grauitamente sul WEB oppure sfruttando il nostro programma di comunicazione seriale IDP-TERM v1.1 o il nostro programma PWM3 v1.0 in ambiente MS WINDOWS (entrambi forniti gratuitamente): si veda la GALLERIA IMMAGINI.
TERMINALI:
| O | VIN+ / -: |
| O | OUT1-/OUT2-/OUT3-: |
| O | +485/-485/GND: |
|
Ingresso di alimentazione: 6.5Vdc ... 28Vdc |
|
Uscite PWM (Catodo) |
|
Porta RS485 |
IMMAGINI (zoom):
+Zoom
COMANDI:
I comandi sono semplici stringhe di caratteri in formato ASCII che consentono di implementare varie operazioni fra cui: impostare il valore delle uscite (modulazione PWM), impostare la velocità di comunicazione sul bus, leggere lo stato delle uscite, ecc. Tutte le impostazioni possono essere memorizzate in una memoria interna non volatile per poter essere poi riproposte alla successiva riaccensione. Il modulo dispone anche di una memoria interna liberamente utilizzabile dell'utente.
Una lista completa dei comandi è disponibile nel DATASHEET presente in questa pagina (Sezione DOCUMENTI).
Una lista completa dei comandi è disponibile nel DATASHEET presente in questa pagina (Sezione DOCUMENTI).
La centralina è indicata per la gestione luminosa di qualsiasi carico in tensione come STRISCE A LED, MODULI LED, RISCALDATORI, ecc.
Contesto di utilizzo:
Contesto di utilizzo:
APPLICAZIONI:
| O | Vetrine |
| O | Teche |
| O | Arredi |
| O | Mobili |
| O | Acquari |
CARATTERISTICHE TECNICHE:
| O | Tensione di alimentazione: |
| O | Max.corrente per canale: |
| O | Frequenza di mod. PWM: |
| O | Regolazione luminosa: |
| O | Memoria utente: |
| O | Interfaccia di comunicazione: |
| O | Velocità del Bus: |
| O | Terminazione integrata: |
| O | Portata di comunicazione: |
| O | Numero max. di moduli su bus: |
| O | Temperatura operativa: |
| O | Dimensioni scheda: |
| O | Dimensione vaschetta DIN: |
|
6.5Vdc ... 28Vdc (tipico: 12Vdc o 24Vdc) |
|
4A/CH (12A totali sui 3 canali) |
|
2KHz |
|
0% ... 100% su 256 livelli |
|
128 memorie (EEPROM) |
|
RS485 o USB (con adattatore USB/RS485) |
|
115200bps, 57600bps, 19200bps, 9600bps (impostabile) |
|
Ponticello ON/OFF 120ohm |
|
fino a 1200 metri |
|
64 (espandibile fino a 256) |
|
-20°C ... +50°C |
|
72.3mm x 34.3mm (Altezza max: 20.0mm) |
|
76.5mm x 36.5mm (Altezza max: 47.0mm) |
DOCUMENTI:
ALTRE CENTRALINE:

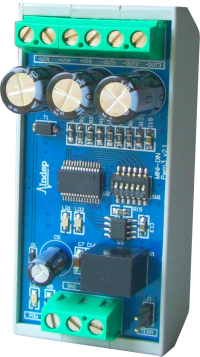

Il DIMMER PWM3 può essere fornito come semplice scheda o come scheda + vaschetta plastica di supporto (come in foto) dotata di gancio per guida DIN.
|
99.00€ |
|
|
 |
 |
 |
|
|
USB-RS485 e VCP
Con un convertitore USB-RS485 è possibile controllare i nostri Dimmer con un PC dotato di porta USB. Il Driver software (disonibile per sistemi Windows XP, Vista, Win 7,Win 8, Win CE, Win Server 2003 e 2008, Mac OS X, Linux) consente di vedere la porta USB come una normale porta seriale (VCP: Virtual COM Port).
Con un convertitore USB-RS485 è possibile controllare i nostri Dimmer con un PC dotato di porta USB. Il Driver software (disonibile per sistemi Windows XP, Vista, Win 7,Win 8, Win CE, Win Server 2003 e 2008, Mac OS X, Linux) consente di vedere la porta USB come una normale porta seriale (VCP: Virtual COM Port).
|
 |
USB-RS485 e VCP
Con un convertitore USB-RS485 è possibile controllare i nostri Dimmer con un PC dotato di porta USB. Il Driver software (disonibile per sistemi Windows XP, Vista, Win 7,Win 8, Win CE, Win Server 2003 e 2008, Mac OS X, Linux) consente di vedere la porta USB come una normale porta seriale (VCP: Virtual COM Port).
Con un convertitore USB-RS485 è possibile controllare i nostri Dimmer con un PC dotato di porta USB. Il Driver software (disonibile per sistemi Windows XP, Vista, Win 7,Win 8, Win CE, Win Server 2003 e 2008, Mac OS X, Linux) consente di vedere la porta USB come una normale porta seriale (VCP: Virtual COM Port).
 |
DESCRIZIONE:

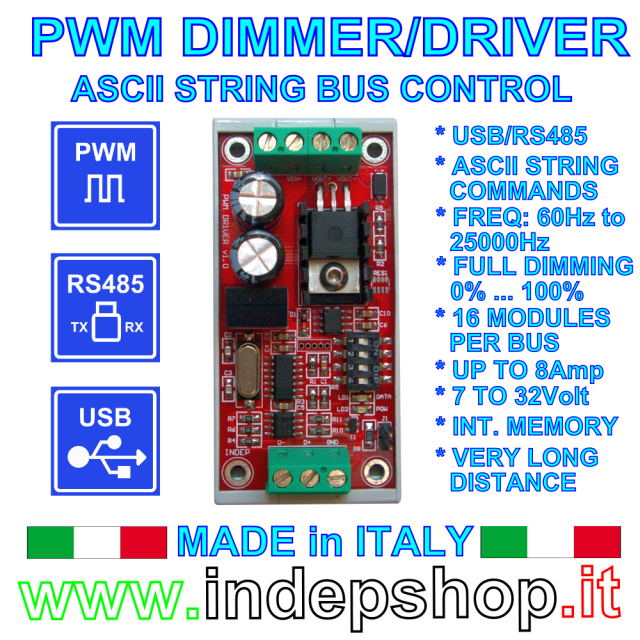

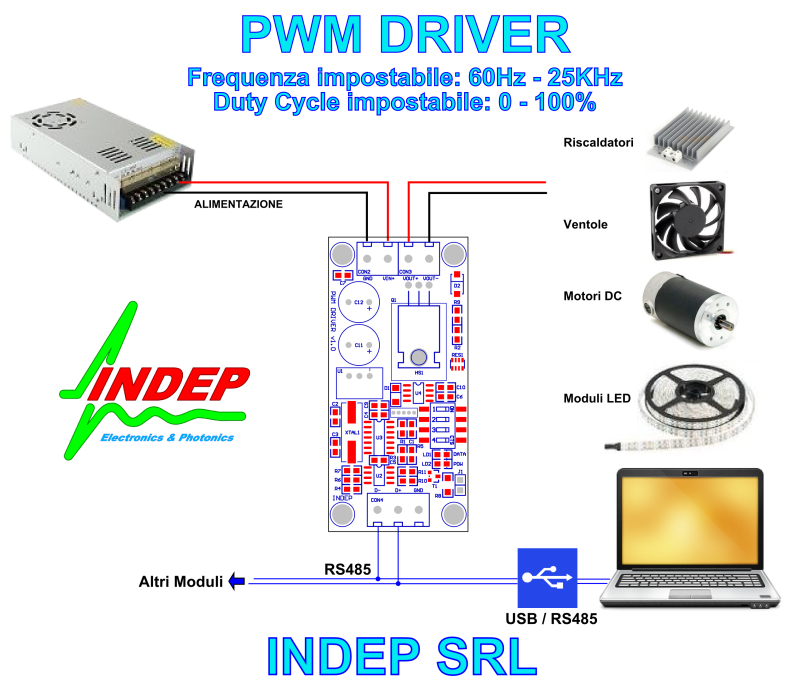

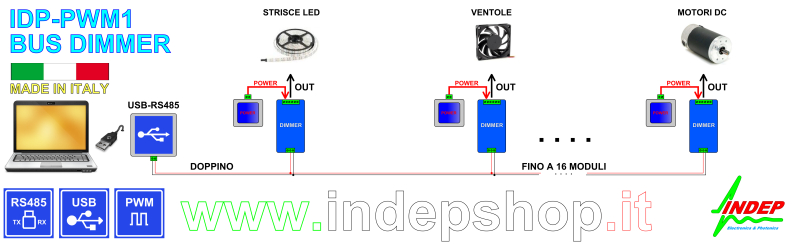

Il DIMMER PWM1 è un potente Dimmer/Driver con uscita PWM da 8 Ampere. Oltre a poter modulare il Duty-Cycle da 0 al 100%, la caratteristica che lorende speciale è la possibilità di impostare anche la frequenza in uscita del segnale PWM (da un minimo di 60Hz ad un massimo di 25KHz). Questo consente al Dimmer/Driver di pilotare diverse tipologie di dispositivi: MOTORI DC, VENTOLE, RISCALDATORI o LED.
La scheda può comunicare con qualsiasi dispositivo dotato di interfaccia seriale RS485 o USB (con adattatore USB/485).
Con un semplice doppino filare (2 fili + eventualmente filo di massa) è possibile comandare fino a 16 DIMMER/DRIVER PWM1 o PWM3. Ogni Modulo reca un proprio indirizzo impostabile tramite un DipSwitch presente sulla scheda.
La regolazione PWM sul canale di uscita può andare da 0 al 100% della tensione in ingresso al modulo dimmer. La regolazione avviene su 256 livelli.
I comandi sono semplici stringhe di caratteri che possono essere inviate sfruttando uno dei tanti programmi di comunicazione seriale disponibili grauitamente sul WEB oppure sfruttando il nostro programma di comunicazione seriale IDP-TERM v1.1 in ambiente MS WINDOWS.
La scheda può comunicare con qualsiasi dispositivo dotato di interfaccia seriale RS485 o USB (con adattatore USB/485).
Con un semplice doppino filare (2 fili + eventualmente filo di massa) è possibile comandare fino a 16 DIMMER/DRIVER PWM1 o PWM3. Ogni Modulo reca un proprio indirizzo impostabile tramite un DipSwitch presente sulla scheda.
La regolazione PWM sul canale di uscita può andare da 0 al 100% della tensione in ingresso al modulo dimmer. La regolazione avviene su 256 livelli.
I comandi sono semplici stringhe di caratteri che possono essere inviate sfruttando uno dei tanti programmi di comunicazione seriale disponibili grauitamente sul WEB oppure sfruttando il nostro programma di comunicazione seriale IDP-TERM v1.1 in ambiente MS WINDOWS.
SCHEDA
PREZZO (IVA inclusa):
PREZZO (IVA inclusa):
| O | 1pz: |
95.00€
DOCUMENTI:
|
+Zoom
COMANDI:
I comandi sono semplici stringhe di caratteri in formato ASCII che consentono di implementare varie operazioni fra cui: impostare il valore delle uscite (modulazione PWM), impostare la velocità di comunicazione sul bus, leggere lo stato delle uscite, ecc. Tutte le impostazioni possono essere memorizzate in una memoria interna non volatile per poter essere poi riproposte alla successiva riaccensione. Il modulo dispone anche di una memoria interna liberamente utilizzabile dell'utente.
Una lista completa dei comandi è disponibile nel DATASHEET presente in questa pagina (Sezione DOCUMENTI).
Una lista completa dei comandi è disponibile nel DATASHEET presente in questa pagina (Sezione DOCUMENTI).
TERMINALI:
| O | VIN+ / GND: |
| O | VOUT1+/VOUT- |
| O | D+/D-/GND: |
|
Ingresso di alimentazione: 7Vdc ... 32Vdc |
|
Uscita PWM |
|
Porta RS485 |
CARATTERISTICHE TECNICHE:
| O | Tensione di alimentazione: |
| O | Max.corrente per canale: |
| O | Frequenza di mod. PWM: |
| O | Regolazione luminosa: |
| O | Memoria utente: |
| O | Interfaccia di comunicazione: |
| O | Velocità del Bus: |
| O | Terminazione integrata: |
| O | Portata di comunicazione: |
| O | Numero max. di moduli su bus: |
| O | Temperatura operativa: |
| O | Dimensioni scheda: |
| O | Dimensione vaschetta DIN: |
|
7Vdc ... 32Vdc (tipico: 12Vdc o 24Vdc) |
|
8A |
|
60Hz ... 25KHz (Impostabile tramite comando) |
|
0% ... 100% su 256 livelli |
|
240 memorie (EEPROM) |
|
RS485 o USB (con adattatore USB/RS485) |
|
115200bps, 57600bps, 19200bps, 9600bps (impostabile) |
|
Ponticello ON/OFF 120ohm |
|
fino a 1200 metri |
|
16 (espandibile fino a 256) |
|
-20°C ... +40°C |
|
72.5mm x 34.5mm (Altezza max: 18.0mm) |
|
76.5mm x 36.5mm (Altezza max: 43.0mm) |
IMMAGINI (zoom):
|
DISPOSITIVO A FREQUENZA PROGRAMMABILE
|
